利用雙閉環控制原理設計了較大功率交流/直流變頻空調的一種有源功率因數校正（APFC）方案。實驗結果表明前級PFC環節輸出電壓紋波大大降低，輸入電流交越失真大為改善，滿足了"3C認證"中EMC認證要求，最后給出了部分實驗結果。
關鍵字：平均電流控制，有源功率因數校正，變頻空調，3C認證
目前市場上銷售的交流、直流變頻空調中，其功率前級一般都采用二極管全橋整流方式，造成電網諧波污染，功率因數下降，而且產生很強的EMI，對電網和其他用電設備的安全運行造成潛在危害。由于變頻空調的使用量大面廣，其危害更加嚴重，而且也不符合家用電器出口標準。鑒于我國加入世界貿易組織，國產家電產品將面臨入世的嚴峻挑戰。為獲得與國外同類產品同等的市場競爭地位，國家認監委決定在2003年5月1日以后對家電產品強制執行"3C認證"標準。這些都迫切需要可產品化的諧波抑制和功率因數校正方案。隨著微電子和電力電子技術的飛速發展，用于功率因數校正（PFC）的專用芯片已經相當成熟。本文基于BOOST電路拓?fù)洌訳C3854BN為PFC控制核心，著重分析了如何配置其電壓環和電流環參數，并將該電路應用于變頻空調中去實現其功率因數校正，使各次諧波電流含量均滿足"3C認證"的EMC標準。
2 雙閉環設計原理
2．1 APFC變頻空調的優點
對于未采取功率因數校正的變頻空調功率電路中，其AC/DC環節采用不可控全橋整流方式，結果向電網注入了高含量的諧波電流，帶來了許多危害。

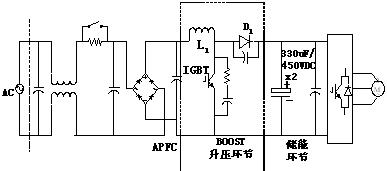

因此有必要對其AC/DC環節進行功率因數校正。采用APFC后，可將變頻空調向電網注入的諧波電流含量限制在最低水平，功率因數接近于1，能夠大大提高電網利用率。采用BOOST 方案進行功率因數校正的變頻空調的功率級電路拓?fù)湟?jiàn)圖1。
