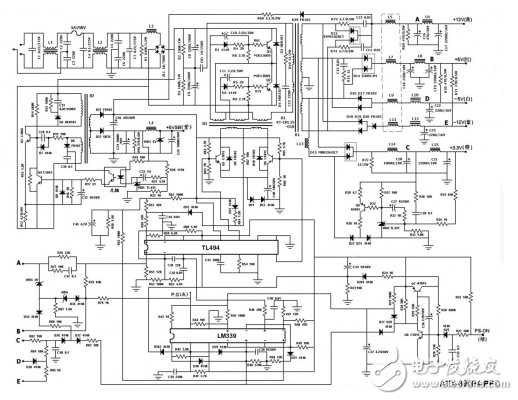

ATX電源檢測方法：

　　脫機待機下，測試整流后的兩個大濾波電容上應有+300V左右的直流電壓，ATX14腳（綠線，PS-ON信號）應該有3.6~5V，LM339的13腳（PG）應該為0V，ATX紫色線上應該有+5V，其他各腳為0V。

　　短接綠、黑線啟動電源后，ATX綠線PS-ON就為0V，PG為5V，同時ATX其他各腳應有正常的電壓輸出。繼續測量7500或494（7500和494功能完全相同）的第12腳供電腳應12V～20V的直流供電，第13、14、15腳應有從內部輸出的5V，第4腳（死區，保護腳）正常時為0V（當有4V電壓時，保護），第8腳、第11腳應有1.5～2V的驅動電壓輸出。哪一點電壓不對，查其相關電路，即可找出故障元件。

　　再補充一些常見故障部位：

　　1、電源保險斷

　　前級的熱敏電阻，整流橋，濾波電容，兩個電源管，后備電源部份的電源管，都是首要檢查是否短路。

　　2、上電有300V高壓

　　檢查5VSB是否有輸出，如有，再檢查開關電源控制器7500的4腳電壓，如是4V左右，是電源保護了，檢查各電壓的取樣電阻和LM339，不過經驗說來，快速整流管短路引起的保護占多數，輸出濾波電容爆漿引起也有。另兩個電源管的控制極上的電阻和二極管也要檢查，雖然開關電源管沒短路，它們的損壞機率不大，不可忽略，一定要檢查一下。

　　常見產生保護問題可能出現的部位：

　　（1） 5V、12V快速整流管短路

　　（2） 其中一個電壓的取樣電阻燒斷或阻值有變化

　　（3） 輸出濾波電容爆漿

　　（4） 電壓輸出短路

　　（5） LM339高低電平輸出異常

　　3、5VSB無輸出

　　（1） 啟動電阻（幾百K左右大小）燒壞或阻值有變化，這個損壞最多

　　（2） 電源管開路或短路

　　（3） 后備電源電源管外圍電阻或二極管損壞

　　（4） 5VSB輸出端整流二極管短路

　　（5） 電源管發射極所接的小阻值電阻燒斷
