發視頻資料介紹

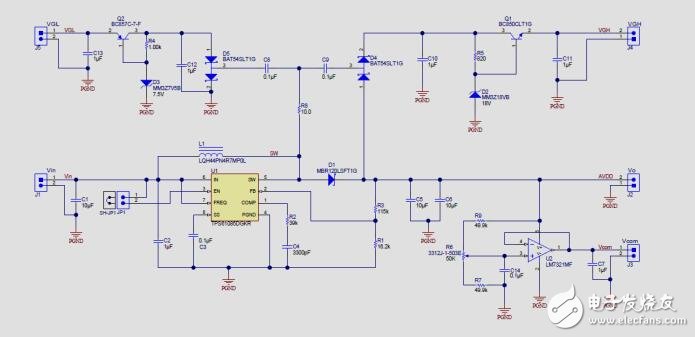

此參考設計使用升壓轉換器 IC TPS61085 提供低成本 LCD 偏置電源電路。此解決方案提供薄膜晶體管 （TFT） LCD 顯示屏所需的所有四個電壓。TPS61085 升壓轉換器產生 AVDD 電壓。兩個外部充電激勵電路提供 TFT 所需的正 VGH 和負 VGL 偏置電壓。一個外部運算放大器 LM7321MF 充當高電流緩沖器；它提供 TFT 背板所需的 VCOM 電壓。
LCD （ Liquid Crystal Display 的簡稱）液晶顯示器。LCD 的構造是在兩片平行的玻璃基板當中放置液晶盒，下基板玻璃上設置TFT（薄膜晶體管），上基板玻璃上設置彩色濾光片，通過TFT上的信號與電壓改變來控制液晶分子的轉動方向，從而達到控制每個像素點偏振光出射與否而達到顯示目的。現在LCD已經替代CRT成為主流，價格也已經下降了很多，并已充分普及。
