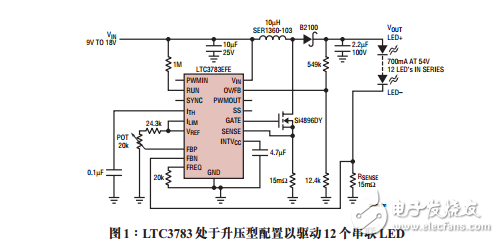

LTC3783 擁有驅動一個 LED 串通常所需的全部功能：一個準確的電流調節誤差放大器、一個具有 FET 驅動器的開關模式電源 （SMPS） 控制器、以及兩種控制 LED串亮度的方法。
電流調節誤差放大器采用一個與LED串相串聯的檢測電阻器兩端的壓降，以精確調節LED電流。LTC3783 的SMPS控制部分運用電流模式操作，以輕松地補償諸如升壓、降壓、降壓 - 升壓、反激和SEPIC等許多可行拓撲結構的環路響應。集成的 FET 驅動器實現了功率 MOSFET 的快速開關，要想在不必增設外部柵極驅動IC的情況下將輸入功率高效地轉換為LED功率，這些功率MOSFET是必需的。
LED 調光
該器件具有兩種不同的LED亮度控制法。模擬調光可把LED電流從最大值減小至該最大值的約10% （10:1 的調光範圍）。由于LED的色譜與電流有關，因此對于某些應用來說這種方法并不適用。然而，PWM 或數字調光則能夠以一種快至足以掩蓋視覺閃爍的速率（通常高于100Hz）在零電流和最大LED電流之間切換。占空比可改變有效平均電流。該方法提供了高達 3000:1的調光範圍（僅受限于最小占空比）。由于LED 電流要么最大要么被關斷，因此這種方法還具有避免發生 LED 彩色偏移 （因模擬調光所引發的電流變化所致）的優點。
