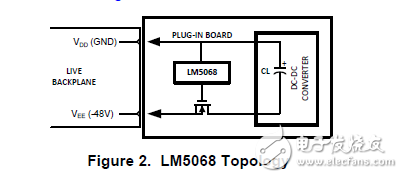

該LM5068是為了方便電路卡插入和刪除到現場背板在控制的方式。由于電路板上的旁路旁路電容能引出大量的暫態電流，這是至關重要的在插入期間控制電源電流以限制系統功率故障和連接器損壞。控制涌流電流防止系統中的其他板復位板插入期間。負載短路保護是通過有源電流限制的負載電流。對該LM5068拓撲說明在簡化應用電路如圖2所示。
啟動運行
該LM5068駐留在一個可移動的卡。電源應用于負載或功率轉換電路通過外部N溝道MOSFET開關和電流檢測電阻。
當電源最初應用到卡，外部MOSFET的柵極保持低。當某些聯鎖條件滿足，啟動序列開始和內部60微米的電流源充電的柵極MOSFET。要啟動啟動順序，必須滿足下列所有聯鎖條件：
?輸入電壓VDD - VEE的超過9伏（Vacuum Ultrayiolet Spectroscopy）
?在紫外光電壓高于2.5V（VUV）
?在OV電壓下降低于2.5V（薇歐薇）
?對定時電容上的電壓（CT）是小于1V（vtlvt）
?門銷低于0.5V（vglt）
當所有的互鎖條件得到滿足，一個6微米的定時器電流源啟用充電定時器電容CT。在這個初始定時器序列的柵極輸出保持低。當CT電容成功高達4V，定時器電路復位定時器電容為1V和激活60μ電流源（IGATE進入MOSFET門。
