本應用筆記適用于TI的平均電流模式，前沿調制PFC控制器。參見零件編號的適用設備表。
當使用一個領先的觸發PFC的設計師可能會發現，轉換器下極輕的負載條件下會遇到可聽低噪聲。在這些條件下，單位可以進入過壓保護（OVP）狀態的原因極輕負荷。發生這種情況時，電流誤差放大器的輸出可以下降到地面由于輸入失調電壓的變化，從城市的剩余電流。
當機組出現過壓保護狀態，該轉換器的脈沖寬度將開始在一個最大。由于誤差放大器的集成性質，這些脈沖將繼續幾毫秒。這可能會導致PFC電感的繞組物理振蕩導致周期性的突發聲。

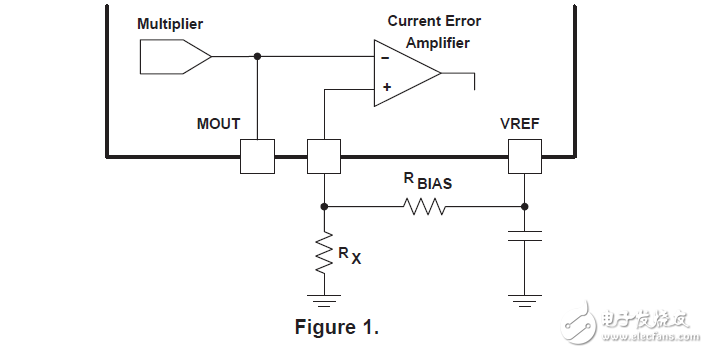

從參考電壓的電流誤差放大器的正輸入一個電阻加到電路足以消除這個問題。
誤差放大器的輸入失調電壓和乘數零電流（imout，零電流）在數據表中給出。將偏置電壓按電阻值連接電流誤差放大器的正輸入到地面，并添加到該乘法器的零電流。
這給需要通過電阻偏置正輸入高電流下輸出條件。現在將VREF電壓的電流來獲得所需的連接電阻從參考電壓的電流誤差放大器的正輸入。
新的電阻將偏見的積極投入足夠高，以保持電流誤差放大器在過壓保護和輸出高由于電流誤差放大器的集成性，當OVP發布電流誤差放大器輸出下降。
