發視頻資料介紹
與單獨的PVIN操作

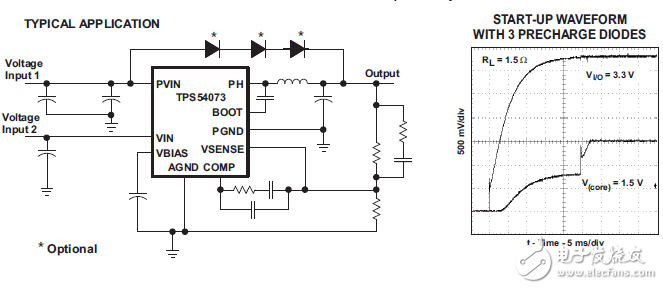

tps54073的設計與操作的功率級（高側和低側MOSFET）和PVIN從VIN到獨立電源的輸入。主預期應用程序將VIN連接到3.3V總線與PVIN連接到2.5 V總線。的tps54073不能由任何排序這些受損電壓。然而，UVLO（見詳細描述部分）是參照VIN輸入。一些條件可能引起不良操作。
如果PVIN缺席當VIN輸入高，起步緩慢釋放，和PWM電路去最大占空因數。當PVIN輸入的坡道，tps54073輸出遵循PVIN輸入到足夠電壓是用來調節適當的輸出值的。
注：
如果PVIN輸入是通過一個快速總線開關控制，結果在一個艱難的開始條件并可能損壞負載（即，任何與所調節的輸出相連接的負載）。tps54073）。如果電源良好信號不可從2.5 V電源，一可以使用一個比較器和持有SS／ENA引腳低至2.5 V的生成總線功率好。如圖27所示。這個電路也可以用于防止tps54073輸出跟隨PVIN輸入而PVIN電源正在上升。
