集成三端穩壓也有一些致命的缺點：
1、輸入輸出電壓或電壓差有限制;比如78系列最高輸入電壓是35V，317系列輸入輸出壓差必須保持在35V以內。
2、大電流輸出能力有限;受制于產品封裝以及內部調整管的性能，大部分三端穩壓芯片僅可提供1A的輸出電流能力，好點的也最多達到3A。
3、紋波抑制能力有限;受制于內部集成的741一輩爺爺級運放的增益帶寬積和轉換速率指標，大部分三端穩壓的紋波抑制能力相當有限。尤其是在較高的頻率下，僅是低頻的1/10能力都沒有。
上述缺點嚴重限制了傳統三端穩壓芯片在音頻電路尤其是在需要高電壓，大電流的情況比如功放等上面的應用。那么，我們DIY是否有能力做到性能超越三端穩壓，成本不高，適用范圍廣的分立元件穩壓電路呢？其實，擁有一個好的運放，一些常規電阻電容，一個好的參考電壓源以及一些常規的晶體管，只要我們不追求體積，DIYer完全可以做出超越三端穩壓IC的線性穩壓電源！

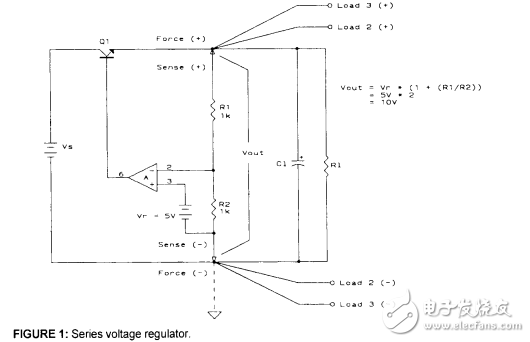

要實現超越，我們必須先研究清楚常規三端穩壓電路的工作機理，并回顧和總結前人所設計制作的優秀之作，并吸取其精華，利用日新月異的新器件，新思路，來設計并制作適合業余DIY的分立模擬穩壓電源。
