pt78 / 79系列集成開關穩壓器（ISR）是由一個內部過溫保護電路防止熱過載。ISR的工作環境溫度高達85°C，但需要降額。
輸入電壓和/或輸出電流，如ISR降額圖所示。額外的冷卻空氣或散熱，如下所述，將顯著降低該減免金額。ISR中的功耗與輸入電壓和/或輸出電流的大小直接相關，如數據表上的效率曲線所示。
當ISR使用的定制集成電路的結溫達到135°C時，ISR停止工作。ISR將自動重新啟動，當溫度冷卻到120°C.在極端的環境中，在環境溫度為輸入電壓/輸出電流工作點過高，ISR的不斷循環和關閉。

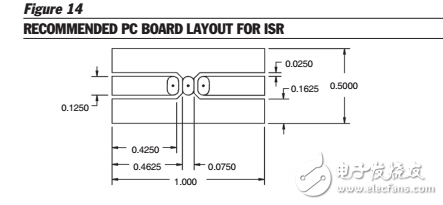

PC板考慮數據用于開發的降額圖是用一個2盎司獲得。單面印刷電路板與薄膜的布局如圖14所示。一個內部的銅引線框架提供了優良的熱傳遞到領導。通過簡單地增加連接到引線上的PC板的銅面積，如圖14所示，ISR將通過PC板銅作為散熱片，通過導線產生大量熱量。
