555的基礎電路
一、實驗?zāi)康?/p>
1、熟悉555型集成時基電路結構、工作原理及其特點
2、掌握555型集成時基電路的基本應用
二、實驗原理

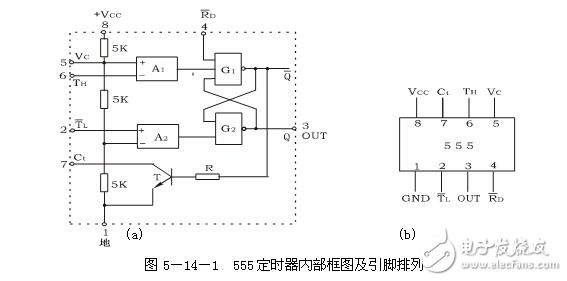

集成時基電路又稱為集成定時器或555電路，是一種數字、模擬混合型的中規模集成電路，應用十分廣泛。它是一種產生時間延遲和多種脈沖信號的電路，由于內部電壓標準使用了三個5K電阻，故取名555電路。其電路類型有雙極型和CMOS型兩大類，二者的結構與工作原理類似。幾乎所有的雙極型產品型號最后的三位數碼都是555或556；所有的CMOS產品型號最后四位數碼都是7555或7556，二者的邏輯功能和引腳排列完全相同，易于互換。555和7555是單定時器。556和7556是雙定時器。雙極型的電源電壓VCC＝+5V～+15V，輸出的最大電流可達200mA，CMOS型的電源電壓為+3～+18V。
