微處理器控制寬輸入電壓SMBus智能電池充電器的實施

2017-09-15 | rar | 0.44 MB | 次下載 | 免費

資料介紹

  隨著鋰離子化學電池在各種電子產品設計中的使用越來越普遍,為這些電池充電

  的創新解決方案變得越來越必不要少。為了獲得最大程度的系統靈活度,我們可

  以使用微處理器來控制電池充電的各個方面,包括旨在提高充電速率和電池壽命

  的獨特充電算法。這種方法還能夠允許更高電壓的電池組實施。

  本文將介紹如何利用一顆微處理器來控制一個寬輸入電壓 DC/DC 控制器的功

  率級板。這種解決方案可支持高達 55V 的輸入電壓;5V 到 51V 范圍的電池

  充電電壓;以及在大多數情況下高達 10A 的輸出電流。本文中所討論的硬件和

  軟件均由 TI 應用工作人員開發,并經過他們的測試,目的是讓客戶能夠快速地

  進行解決方案原型機制造。

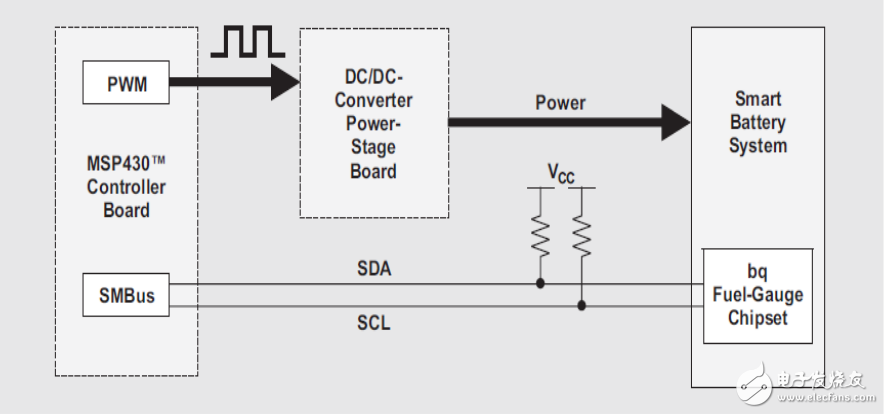

  為了易于開發,我們將電池充電器分解為兩個單獨的板:微處理器控制器板和

  DC/DC-轉換器功率級板(請參見圖 1)。正負電池端均連接至功率級板,而系統

  管理總線 (SMBus) 通信線則連接至微處理器板。智能電池將我們想要的充電電

  壓和電流信息發送給微處理器,之后將兩個脈寬調制 (PWM) 信號發送給

  DC/DC-轉換器功率級板,以設置實際輸出電壓和電流。

微處理器控制寬輸入電壓SMBus智能電池充電器的實施
