一、光伏電站分類及逆變器適用方案
按照安裝環境的不同，業內一般把光伏電站分為荒漠電站、山丘電站及屋頂電站三種主要類型，各種類型的主要特點、在國內的主要應用區域，以及適用的逆變器方案見下表。
二、荒漠電站光伏逆變器選型實例

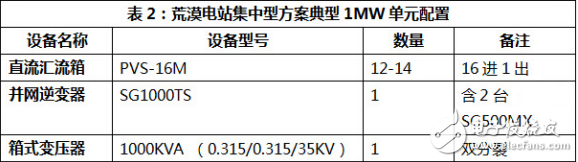

在荒漠電站中，由于在初始投資、運維經濟性和便利性、以及電網接入友好性方面的顯著優勢，適合選用集中型逆變器方案。以1MW單元為例，典型的荒漠電站集中型方案配置如表2所示，系統圖圖1所示。

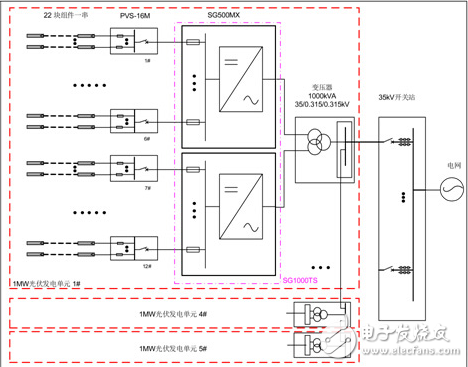

圖1 荒漠電站集中型方案系統圖
由于電站規模龐大，對光伏年度裝機目標達成和降低光伏成本的拉動作用明顯，荒漠電站是大多國家和地區的主要光伏開發形式。從2009年西北的 10MW特許權項目開始，荒漠電站就一直占據每年中國新增光伏應用的絕大比例。針對荒漠電站解決方案也在不斷發展，從最初的集中型逆變器加配電房，發展到 集裝箱外形平臺的集中型逆變器方案，再到2013年的集中型逆變器加標準十尺集裝箱外形的最新方案，整體方案不斷集成完善。
