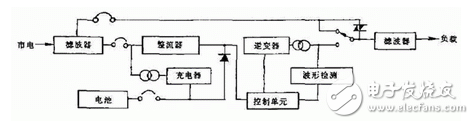

UPS不問斷電源是個特殊的設備，它既是電網的負載，又要給負載提供電源。所以它的EMC設計既要保證它不對電網造成電磁污染，又要保證它提供給負載的是個干凈的電源。UPS本身振蕩電路就是一個干擾源。典型的UPS系統框圖如圖l所示。它的基本結構是一套將交流市電變為直流電的整流器、充電器和把直流電再變為交流電的逆變器，電池在交流正常供電對儲存能量且維持在一個正常的充電電壓上．一旦市電中斷，蓄電池立即對逆變器供電 保證UPS交流輸出。
通常UPS電源分為在線式和后備式兩種，在線式無論有無市電，都通過逆變器本身向負載供電，而通過逆變器的電源一般比較干凈。因此我們只測在線式UPS電源對電網的干擾。后備式UPS電源則不同．有市電時，UPS不通過逆變器，它疑對電網電源進行穩壓、濾波等，對負載有一定干擾。電網干擾、濾渡效果、自身的振蕩源干擾抑制等都是要考慮的因素 在市電中斷時．電池才對逆變器充電，并由UPS的逆變器對負載供電。因此對后備式UPS電源，既測對負載的干擾，又測對電網的干擾。下面就我們在EMC的傳導干擾測試中遇到的幾個問題進行闡述。
我們知道，架空的輸電線上不可避免地會檢拾到各種高頻輻射干擾，這種干擾往往以共模或差模形式出現，從而在電源線上產生傳導干擾，通過正確的接地，可以抑制這種干擾，但只是在一定程度上的改善，因而可以加濾波器予以抑制（見測試曲線）。
