發視頻資料介紹
TPS2393A集成電路是一款專為-48V系統優化的熱插拔控制器。TPS2393A廣泛用于許多應用中，它擁有如下強大功能：
寬泛的輸入電源范圍
可編程電流限制
UV/OV保護
插入檢測
電源正常指示
告警
TPS2393A擁有負載電流轉換速率控制功能，可對浪涌負載的電流進行管理，并同時具備峰值電流限制功能。正常情況下，實際額定負載電流始終小于安全余量電流限制閾值。但是，在一些情況下，應用需要讓更大的額定電流進入負載。這種情況會對用于控制應用浪涌電流的FET產生很大的應力（例如，一個10A額定電流下要求-48V的系統）。初始開啟時，如果電流被限制為10A（最初可能為480W），則FET的VDS為48V。當然，隨著VDS降低，功率也降低。這讓這種應用的FET選擇成為一個非常大的難題。
本文為您介紹一種解決這個問題的簡單且高效的方法，一種擴展TPS2393A應用范圍的簡單方法。
引言
TPS2393A是一款全功能型-48V熱插拔電源管理IC。與最流行的熱插拔控制器一樣，TPS2393A使用一個外部N通道功率FET和一個低值電流檢測電阻器來控制負載上電，從而起到受控電流的作用。圖1為該電路的結構圖。參考電壓用于線性電源放大器（LCA）的非反相輸入。負載大小信息被傳輸至反相輸入，作為檢測電阻器RSNS的壓降。LCA對旁路FET柵極進行轉換，以將負載電流限制至參考值。VREF參考值被控制在40mV，如圖2所示。因此，在導通期間，負載中的電流被限制在 得到的值。（IMAX為最大負載電流。）

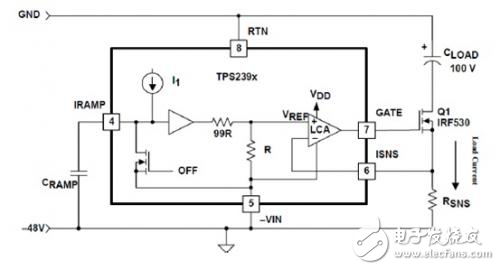

圖1TPS2393電流控制環路
寬泛的輸入電源范圍
可編程電流限制
UV/OV保護
插入檢測
電源正常指示
告警
TPS2393A擁有負載電流轉換速率控制功能，可對浪涌負載的電流進行管理，并同時具備峰值電流限制功能。正常情況下，實際額定負載電流始終小于安全余量電流限制閾值。但是，在一些情況下，應用需要讓更大的額定電流進入負載。這種情況會對用于控制應用浪涌電流的FET產生很大的應力（例如，一個10A額定電流下要求-48V的系統）。初始開啟時，如果電流被限制為10A（最初可能為480W），則FET的VDS為48V。當然，隨著VDS降低，功率也降低。這讓這種應用的FET選擇成為一個非常大的難題。
本文為您介紹一種解決這個問題的簡單且高效的方法，一種擴展TPS2393A應用范圍的簡單方法。
引言
TPS2393A是一款全功能型-48V熱插拔電源管理IC。與最流行的熱插拔控制器一樣，TPS2393A使用一個外部N通道功率FET和一個低值電流檢測電阻器來控制負載上電，從而起到受控電流的作用。圖1為該電路的結構圖。參考電壓用于線性電源放大器（LCA）的非反相輸入。負載大小信息被傳輸至反相輸入，作為檢測電阻器RSNS的壓降。LCA對旁路FET柵極進行轉換，以將負載電流限制至參考值。VREF參考值被控制在40mV，如圖2所示。因此，在導通期間，負載中的電流被限制在 得到的值。（IMAX為最大負載電流。）
圖1TPS2393電流控制環路
