XL6009應用技術數據手冊將介紹xl6009升壓模塊電路圖及其測試數據與PCB板布局。
XL6009模塊 PCB板布局

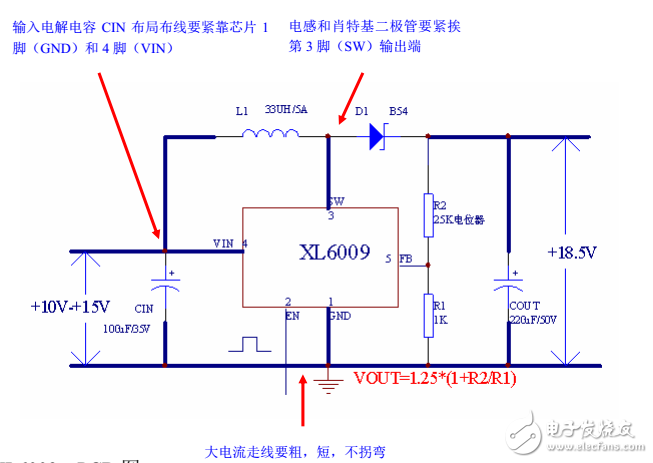

（1）流大電流的線要粗，短，不拐彎。
（2）1腳（GND），4腳（VIN）線要粗，短線，不拐彎，且輸入電解電容CIN緊挨第4腳（VIN）和1腳（GND）。（主要是為了減小輸入電源布線寄生的電感，電阻產生的高壓開關毛刺干擾）
（3）3腳（SW）輸出線要粗，短線，不拐彎，電感和續流二極管要緊挨第3腳（SW）輸出端。
（4）5腳（FB）走線要接到輸出濾波電容C2，COUT之后， PCB布線遠離L1，D1，避免噪聲干擾。
（5）芯片背部焊盤為SW，與3腳相連。芯片效率普遍很高，在90%左右，在輸入功率較大的時候，55W時候，整個系統損耗在5.5W左右，系統溫度較高，搞好散熱后（加散熱片等），可以提高輸出電流能力，增大輸出功率！
