介紹
MSP430系列微處理器是快速?gòu)?qiáng)大的設備，非常適合用于各種無線收發器。在流式音頻應用程序，但是，它是理想的微處理器支持音頻總線，允許互連到音頻編解碼器。
本應用筆記介紹了如何創建一個I2S總線（左對齊模式）使用SPI總線4位計數器，一個‘ D ’型觸發器，和雙反相器門。
SPI與I2S
I2S總線協議和SPI總線協議之間的根本區別是，I2S和其導數需要一個“LR時鐘”（左/右時鐘），以指示16位數據是否與左邊有關或到正確的通道。另外一個區別是，SPI總線的8位字節，而I2S總線工程在16位字。

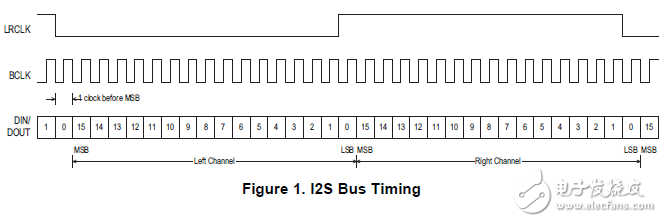

I2S總線標準規定“在I2S模式，左聲道的MSB是有效的第二上升LRCLK的下降沿后的總線時鐘邊緣。同樣，在右通道MSB是有效的二總線時鐘的上升沿LRCLK”后的上升沿（見圖1）。
