資料介紹

　　使用EVM軟件

　　初始步驟

　　選擇適當的標簽；在這種情況下，選擇tas5711_10選項卡。它有兩個子窗口。一個顯示進程流窗口。從進程流窗口，每個信號處理函數工具可以通過點擊選擇。二GUI（標記為BQ1，2，等）和金圭（標記作為drc1，drc2，等等）可以用鼠標右鍵打開。此窗口還顯示輸入選擇、模式選擇、通道和主音量。所有功能都按順序排列在設備中。

　　其它的子窗口，屬性，用戶可以查看或選擇從更新屬性可用的選項。可用的屬性隨設備選擇而改變。從主窗口用戶必須設置三個屬性連接到EVM之前。

　　設置當前設備領域tas5711，調整采樣率（在目前的速度場）和使或禁用AUTOBANK開關功能（在銀行領域的系數）。的tas5711自動檢測采樣率，但是，在GUI中設置采樣率允許與設備的最佳同步。

　　連接界面的EVM

　　曾經的“屬性”窗口中選擇已經作出，去菜單目標→連接。這將初始化命令發送到設備。主音量默認為靜音。選擇主音量函數。在“屬性”窗口中鍵入所需的卷。此時，音頻，如果連接正確，通過設備播放。如果沒有聽到音頻，請確保所有通道關閉選中。當連接命令發出時，如果出現指示USB問題的錯誤，請檢查連接，并按下控制器板上的USB復位按鈕。然后斷開和重新連接的EVM從目標菜單。

　　I2C存儲工具

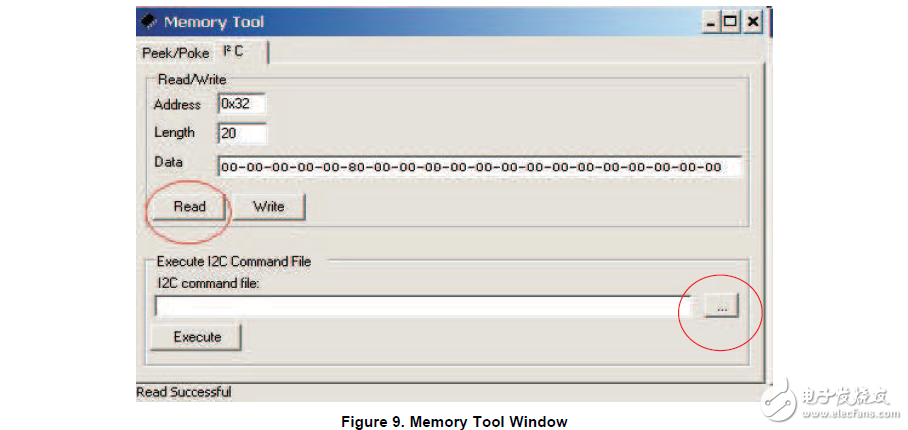

　　這個工具可以打開GDE（工具→I2C存儲工具）或獨立的工程從開始→程序→德克薩斯儀器公司→記憶工具。選擇I2C如圖9所示。
