描述
PCM54和pcm55系列轉換器并行輸入，完全單調，16位數字到模擬設計和指定的轉換器數字音頻應用。這些設備采用超—穩定的鎳鉻合金（鎳鉻薄膜電阻提供）單調性，低失真，低差分線性誤差（特別是圍繞雙極零）長時間和滿時間運行溫度。

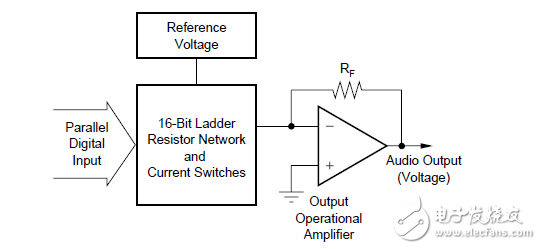

這些轉換器是完全獨立的穩定，低噪聲，內部，齊納電壓基準；高速電流開關；電阻梯網絡；和一個快速解決，低噪聲輸出操作單片單片放大器。這轉換器使用兩個電源供電可以從±5V范圍內（pcm55）來±12v（PCM54）功耗與5V 5V電源通常是少200MW及以下。還包括為外部提供最高位（微分線性誤差調整在雙極零誤差，進一步提高PCM54只）總諧波失真（THD）規格渴望的。
電流輸出（輸出電流）設置布線選項。這輸出通常定在FSR±0.006%在350ns最終值（反應全面改變在數字輸入代碼中）。PCM54封裝28引腳塑料DIP封裝。pcm55在一個24引腳塑料miniflatpak是可用的。
