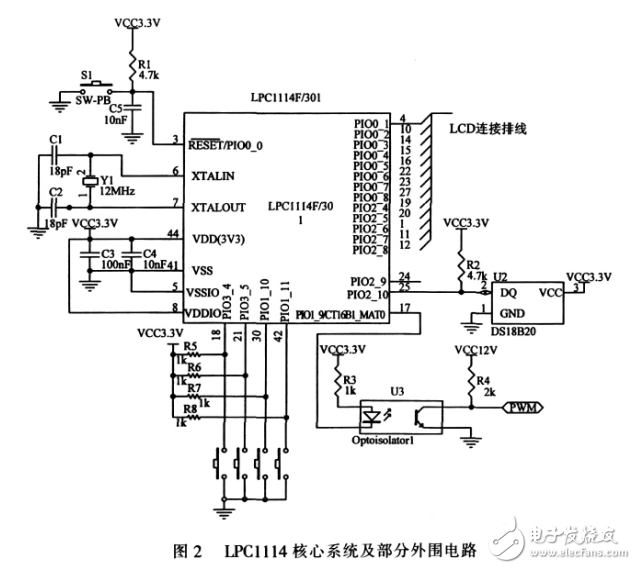

本 設 計 采 用 DS18B20 作為溫度檢測元件 。 DS18B20
是由 DALLAS 公司生產的一款溫度傳感器芯片， 體 積 小、
硬 件 開 銷 少， 抗 干 擾 能 力 強 。 DS18B20 采用單總線數據
通信， 電壓范圍為 3.0 V 至 5.5 V， 測量溫度范圍為-55℃
至+125℃， 擁有 12 位的分辨率， 精度為±0.5℃ ［6］
。
3.3 溫度控制模塊
熱端溫度為 27℃的情 況 下， TEC1-12706 的最大工作電流
為 6A， 最大工作電壓為 15.4V， 最大制冷功率為 54W， 冷
熱端最大溫差為 68℃。 半導體制冷器采用 H 橋電路驅動，便于控制電流大小及流向。 本設計采用
飛思卡爾公司生產的芯片 MC33886 來
控制半導體制冷器的工作狀態， 芯 片
MC33886 的工作電壓為 5V~28V， 直流
驅動電流高達 5A。
介， 通過光信號的傳遞來實現輸入與輸
出間電隔離的器件， 可在電路或系統之
間傳輸電信號， 同時確保這些電路或系
統彼此間的電絕緣。 在本設計中， 光電
耦 合 器 作 為 開 關 元 件 與 MCU 的 PWM
輸出配合， 同時也起到了隔離系統與控
制回路的作用。
