達芬奇（DaVinci）數字媒體技術平臺TMS320DM6446/3采用了ARM+DSP雙核的架構，本文從芯片的硬件結構入手介紹達芬奇DMSoC硬件部分及Linux OS的啟動過程。
　　達芬奇DMSoC硬件概述
　　如圖1所示，達芬奇數字媒體片上系統（DMSoC）提供：兩個內核（ARM+DSP）；視頻處理子系統（VPSS）；多種Boot模式（NOR Flash/NAND Flash/UART0 Boot Mode）；兩個電源域；多個時鐘樹；多個引腳獨立或復用的外設。
　　
　　圖1 DM6446功能結構框圖
　　● ARM-DSP集成
　　對于雙核的達芬奇架構，大家最關心的就是兩個核之間的資源分配、通信方式及如何高效地實現資源共享各盡其能。ARM獨享（DSP不可用）的外設有：UART0/1/2，I2C，看門狗定時器，PWM0/1/2，ARM中斷控制器，USB2.0，ATA/CF，SPI，GPIO，VPSS，EMAC/MDIO，EMIFA CONTROL，VLYNQ，MMC/SD。DSP獨享（ARM不可用）的外設有：DSP中斷控制器，VICP。ARM和DSP共享的外設有：EDMA，Timer0/1，Power & Sleep Controller，ASP和EMIFA Data。
　　

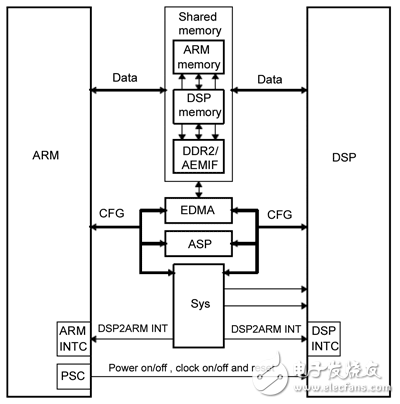

　　圖2 ARM-DSP集成結構
　　如圖2所示，可以很清楚地看到ARM可以訪問DSP片內存儲器（L2RAM和L1P/D）；DSP可以訪問ARM片內存儲器；ARM和DSP共享DDR2和AEMIF。因此，通常情況下ARM只需傳遞需要處理的數據地址指針給DSP，而無須大塊的數據搬移。ARM和DSP之間的通信可以通過相互中斷實現。ARM可以中斷DSP（通過4個通用中斷和1個不可屏蔽中斷）；DSP可以通過2個通用中斷來中斷ARM。ARM控制DSP的電源、時鐘、復位和引導。
