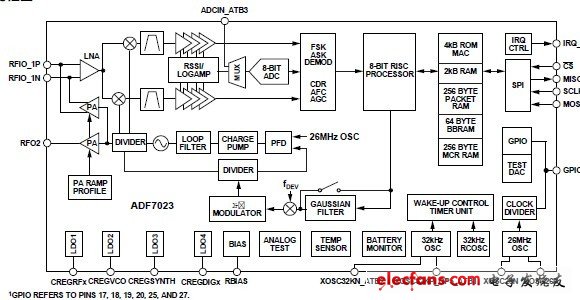

ADF7023是一款極低功耗、高性能、高度集成的
2FSK/GFSK/ OOK/MSK/GMSK收發器，設計工作頻段為
862 MHz至928 MHz和431 MHz至464 MHz，涵蓋了全球通
用免許可ISM頻段433 MHz、868 MHz和915 MHz。它適用
于歐洲ETSI EN300-220、北美FCC (Part 15)、中國短程無線
監管標準或其它類似區域標準下的電路應用。支持1 kbps
至300 kbps范圍內的數據速率。
發射RF頻率合成器包含VCO和低噪聲小數N分頻PLL，輸
出信道頻率分辨率為400 Hz。VCO的工作頻率為基頻的2
倍或4倍，可減少雜散發射。接收和發射頻率合成器的帶
寬自動并獨立進行配置，以實現最佳的相位噪聲、調制質
量和建立時間。發射機輸出功率可以在.20 dBm至+13.5
dBm范圍內進行編程，且自動PA斜率控制可滿足瞬時雜散
性能要求。該器件同時擁有單端和差分PA，支持Tx天線分
集。
