在半導體的電熔絲提供低成本，低阻抗解決方案的巴士保護和提供多更快的保護比許多保險絲解決方案。他們是一個有效替代一polyfuse和電視卡二極管。一個領域，他們在性能上的不同是反向極性保護。而電視裝置和polyfuse將防止反向電壓，集成的性質半導體器件本身不允許這種類型保護。
這個簡單的電路允許設備保護反向電壓的情況下，通過簡單地阻斷反向電壓。這相當于一個多保險絲的動作泄漏少。與機械保險絲相比，這是一個非常優越的解決方案，因為機械保險絲將不會復位和此電路將自動復位時施加正確電壓。
電路描述

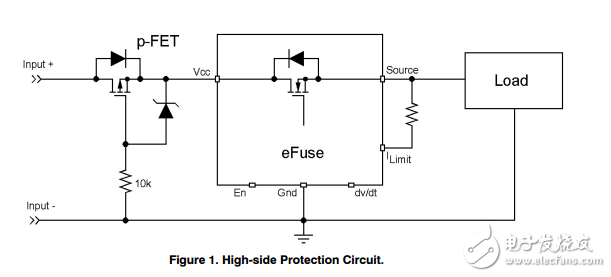

為了防止反向電壓的外部需要開關。有兩個基本的拓撲結構，可以完成此功能。甲P溝道FET可以添加高側或N溝道FET可以在低側。N溝道FET更有效，通常如果打破地面線是可以接受的。如果負載與可能通電的電路有其它連接在反向極性輸入條件下，地面應保持機智。如果需要打破高邊，P溝道場效應晶體管應該使用。這兩個電路配置顯示在圖1和2。
反向保護電路包括齊納保護二極管，以防止過度的門到源電壓可能損壞場效應晶體管。場效應管的12伏或更低的門，這是推薦。與20 V柵極場效應管，穩壓管和電阻器可以消除和門直接連接到其他軌只要最大系統瞬態規格是20 V或以下。一個表包含建議的FET。電壓和RDS（ON）只是建議。系統電壓規格應考慮到確定最大場效應管電壓和由于RDS（ON）的損失場效應管。
