描述

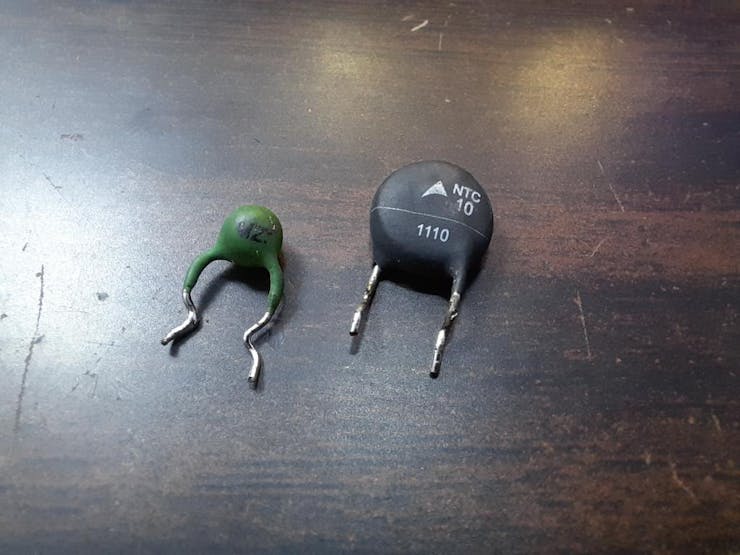

NTC和PTC統稱為熱敏電阻，又可稱為溫控電阻。現在有些東西與電阻有關，但它是如何工作的以及可以使用這些組件設計哪種類型的電路。讓我們了解工作概念，然后我們將實際使用它們。

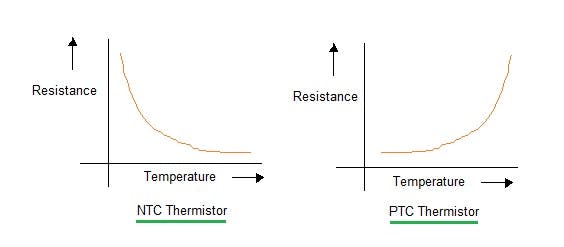

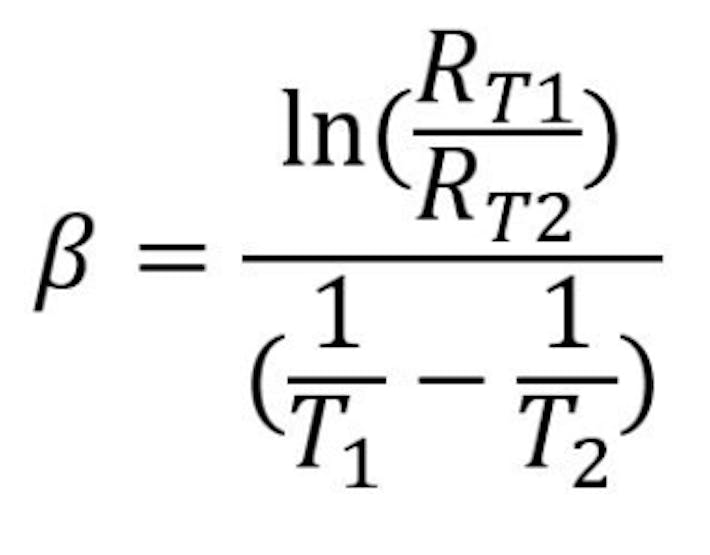

這些熱敏電阻的值不隨溫度線性變化。熱敏電阻電阻減小的方式與熱敏電阻行業中稱為beta (β) 的常量有關。給出者：

其中：Rt1 = 溫度 1 時的電阻 Rt2 = 溫度 2 時的電阻T1 = 溫度 1 (K) T2= 溫度 2 in (K)

NTC（負溫度系數）：

NTC 熱敏電阻是一種溫度傳感器，它使用陶瓷/金屬復合材料的電阻特性來測量溫度。我們的全光譜 NTC 傳感器在溫度傳感方面具有許多優勢，包括微型尺寸、出色的長期穩定性、高精度和高精度。

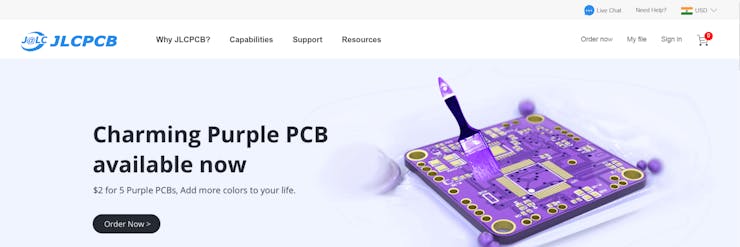

該項目由JLCPCB贊助，JLCPCB是中國領先的 PCB 制造商之一。JLCPCB 提供優質的 FR4 2layer PCB，5 件僅需2 美元。要了解更多關于 PCBA、STENCIL 制作和 3D 打印等服務，請立即訪問 JLCPCB。使用此鏈接注冊并獲得價值 54 美元的免費優惠券來下訂單。

PTC（正溫度系數）：

PTC熱敏電阻是具有正溫度系數的電阻器，這意味著電阻隨溫度升高而增加。PTC 熱敏電阻根據使用的材料、結構和制造工藝分為兩組。PTC 熱敏電阻是用于電路保護的熱敏電阻。PTC保險絲用于在產生熱量或過大電流時保護電子設備。

兩個熱敏電阻的加熱和冷卻測試：

現在讓我們看看電阻實際上是如何隨著溫度的升高/降低而變化的。我們可以直接將它們放在火上，但為了安全起見，我在這里使用烙鐵和 ICE 進行這兩個測試。

對于 NTC，電阻值在接觸加熱的烙鐵時下降，并在用 ICE 測試時迅速增加。

PTC 應該有同樣的特色，但恰恰相反。但是粒子方法是不同的。電阻在加熱時增加，但在較冷區域測試時保持不變。這就是為什么 NTC 優先使用溫度監控設備的原因。我們可以將 PTC 用作可重復使用的保險絲。下面給出了有關保險絲動作的正確演示。

PTC的工作：

眾所周知，加熱時電阻會增加，如果過大的電流流過 PTC，PTC 就會發熱。這切斷了電源連接，在這里我將一個 LED 與 PTC 串聯，稍微加熱后電阻上升，從而關閉 LED。

但一段時間后，當溫度下降時，LED 又開始發光。這就是使 PTC 成為可重復使用保險絲的原因。其他類型的保險絲只是一次性設備，但在現代電子系統中使用 PTC 代替保險絲。

NTC作為溫度監控器件的工作原理：

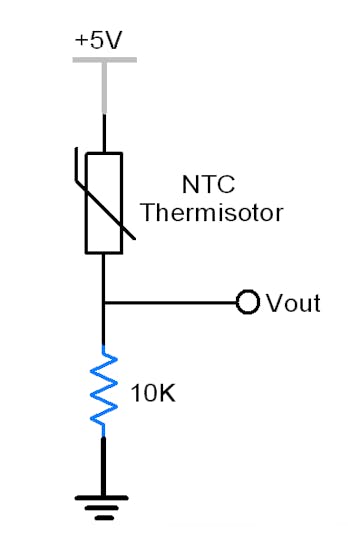

NTC 的值與溫度不是線性的，它給出了如上所述的對數曲線。這是在 Arduino 代碼中修改的。在這里，我們在分壓器配置中使用 10k NTC 和 10k 電阻。

所需組件：

1) 負溫度系數 10K

2）10K電阻

3) 16X2 液晶屏

4) 阿杜諾

5）10k電位器

6）LED、蜂鳴器和連接線

7) 定制印刷電路板。

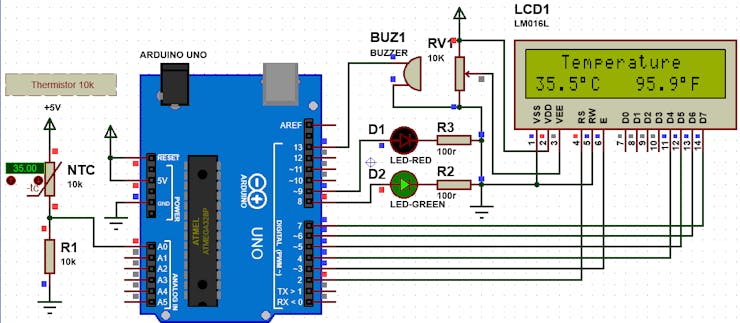

電路圖：

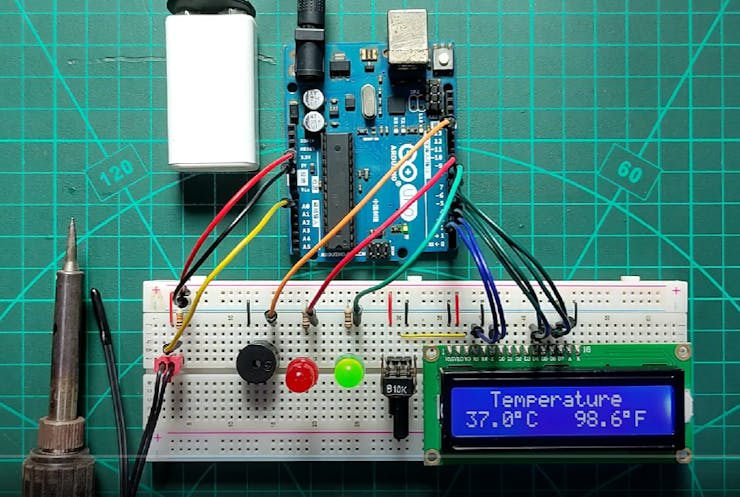

在電路中，當溫度達到高溫時，紅色 LED 發光并發出蜂鳴器。綠色 LED 是正常溫度的指示。屏幕上提供以攝氏度和華氏度為單位的溫度值。10K電位器用于調整屏幕對比度。

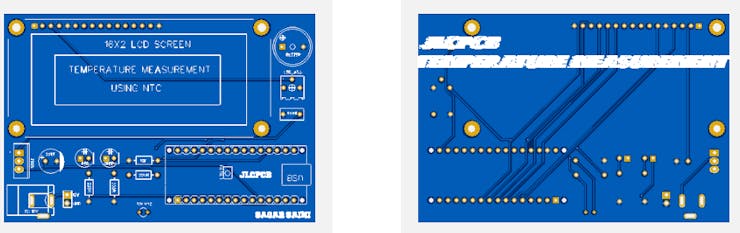

印刷電路板文件：

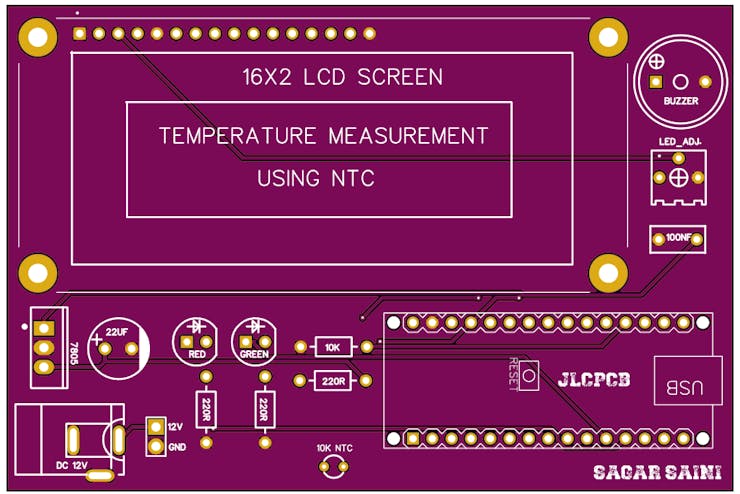

然后我根據 EasyEDA 中修改后的原理圖設計了原理圖，并從那里制作了 PCB 制造 Gerber 文件。

自 2020 年以來，我在我的項目中使用JLCPCB PCB 原型制作、SMT 組裝和模板服務。與價格相比，質量非常高，5 件 2 層 PCB 和SMT 組件 2 美元，起價 8 美元。

代碼解釋：

使用常量/變量初始化所有庫和 I/O 引腳。

#include  //Libraries
LiquidCrystal lcd(2, 3, 4, 5, 6, 7); //Arduino pins to lcd

#define ThermistorPin A0 // for Arduino microcontroller
long ADC_Value;
float R1 = 10000; // value of R1 on board
float logR2, R2, T;

//steinhart-hart coeficients for thermistor
float c1 = 0.001129148, c2 = 0.000234125, c3 = 0.0000000876741;
float temp_c, temp_f;

#define G_led 8
#define R_led 9
#define buzzer 13

定義 NTC 的系數值，以精確地在開爾文刻度范圍內使用。

float c1 = 0.001129148, c2 = 0.000234125, c3 = 0.0000000876741;

在此之后，電阻分壓器網絡中引腳 A0 上的模擬值被轉換為電壓。

ADC_Value=0;
for(int i=0; i< 50; i++) {
ADC_Value = ADC_Value+analogRead(ThermistorPin);
delay(1);
}

ADC_Value=ADC_Value/50;
R2 = R1 * (1023.0 / (float)ADC_Value - 1.0); //calculate resistance on thermistor

然后使用上面給出的公式（對數計算）測量開爾文溫度。

temp_c = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2)); // temperature in Kelvin

轉換攝氏度和華氏度的開爾文值

temp_c = temp_c - 273.15; //convert Kelvin to Celcius
temp_f = (temp_c * 9.0)/ 5.0 + 32.0; //convert Celcius to Fahrenheit

在屏幕上顯示值（攝氏度）：

lcd.setCursor(0,1);
lcd.print(temp_c, 1);
lcd.write(0xdf); // to display °
lcd.print("C  ");

代碼：

/* The easy circuit:
 *                  Analog pin 0
 *                        |
 *    5V |-----/\/\/\-----+-----/\/\/\-----| GND
 *               ^                ^
 *        10K thermistor     10K resistor
 */

#include  //Libraries
LiquidCrystal lcd(2, 3, 4, 5, 6, 7); //Arduino pins to lcd

#define ThermistorPin A0 // for Arduino microcontroller
long ADC_Value;
float R1 = 10000; // value of R1 on board
float logR2, R2, T;

//steinhart-hart coeficients for thermistor
float c1 = 0.001129148, c2 = 0.000234125, c3 = 0.0000000876741;
float temp_c, temp_f;

#define G_led 8
#define R_led 9
#define buzzer 13

void setup(){
pinMode(ThermistorPin, INPUT);

pinMode(R_led,OUTPUT); // declare Red LED as output
pinMode(G_led,OUTPUT); // declare Green LED as output
pinMode(buzzer,OUTPUT); // declare Buzzer as output

lcd.begin(16, 2); // Configura lcd numero columnas y filas
lcd.clear();
lcd.setCursor (0,0);
lcd.print("   Welcome To   ");
lcd.setCursor (0,1);
lcd.print("Temperature NTC");
delay(2000);
lcd.clear();
}

void loop(){
ADC_Value=0;
for(int i=0; i< 50; i++) {
ADC_Value = ADC_Value+analogRead(ThermistorPin);
delay(1);
}

ADC_Value=ADC_Value/50;
R2 = R1 * (1023.0 / (float)ADC_Value - 1.0); //calculate resistance on thermistor
logR2 = log(R2);
temp_c = (1.0 / (c1 + c2*logR2 + c3*logR2*logR2*logR2)); // temperature in Kelvin
temp_c = temp_c - 273.15; //convert Kelvin to Celcius
temp_f = (temp_c * 9.0)/ 5.0 + 32.0; //convert Celcius to Fahrenheit

lcd.setCursor(0,0);
lcd.print("  Temperature   ");

lcd.setCursor(0,1);
lcd.print(temp_c, 1);
lcd.write(0xdf); // to display °
lcd.print("C  ");

lcd.setCursor(9,1);
lcd.print(temp_f,1);
lcd.write(0xdf);
lcd.print("F  ");

if(temp_f>100){
digitalWrite(buzzer, HIGH);
digitalWrite(G_led, LOW); // Turn LED off.
digitalWrite(R_led, HIGH);  // Turn LED on.
delay(300);
}else{
digitalWrite(G_led, HIGH); // Turn LED on.
digitalWrite(R_led, LOW);  // Turn LED off.
}

digitalWrite(buzzer, LOW);
delay(500);
}

JLCPCB PCB訂購流程：

使用 JLCPCB 軟件的自動 PCB 檢測功能，訂購過程非常簡單。根據此項目的描述下載 Gerber 文件。

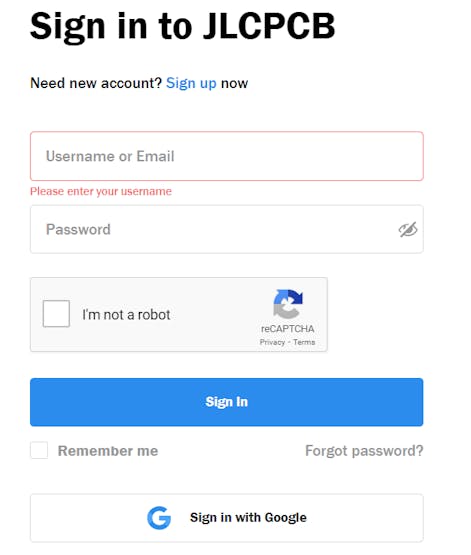

使用此鏈接注冊并獲取免費優惠券。

上傳您的 Gerber 文件。

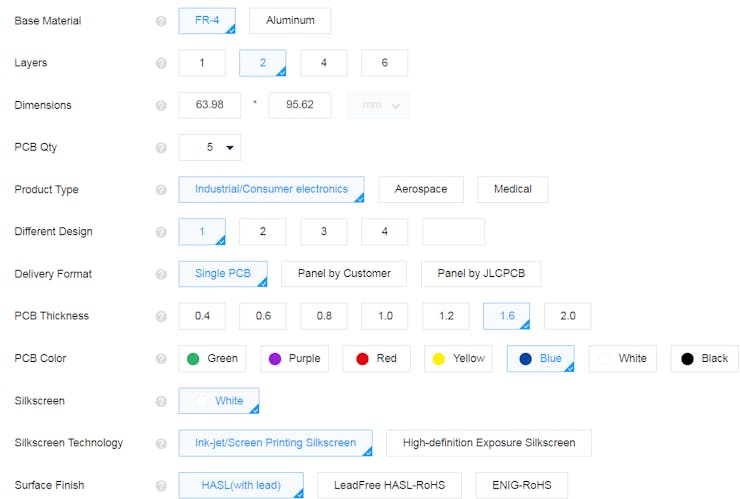

設置所有參數、數量、顏色和整理。

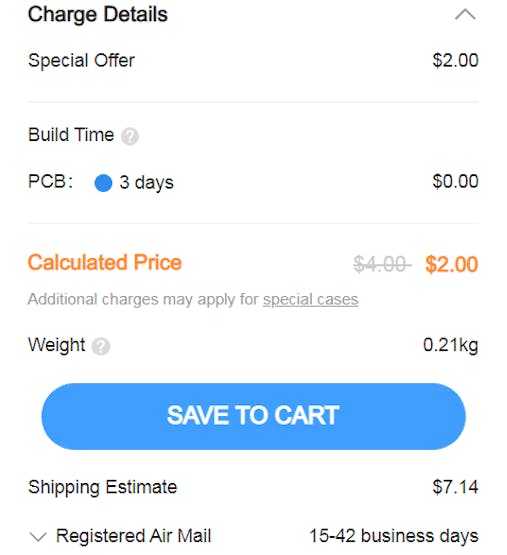

添加到購物車并付款。只需 7 天，即可將PCB帶回家。
