描述

問題描述

該項目專注于提供一個簡單的時鐘，由 GPS 設置，根據定義的時間表為用戶提供快速視覺指示器（紅色/黃色/綠色）。

該項目的最初目標是為孩子制作一個時鐘，它可以簡單地告訴他們是否該起床了。然而，在我開始做這個項目后，我的孩子說他們也想知道現在幾點了，所以它仍然需要作為一個普通時鐘使用。

其他用途，包括在家工作 (WFH)

項目開始運行后，我意識到它也可以作為其他用途的“快速查看”指標。一個可靠的用例是在家庭環境中工作，因?yàn)樗梢?1) 允許工作人員快速查看他們是否應該盡快結束（因?yàn)楹苋菀妆悔s上并忘記時間）和 2) 允許家庭成員，尤其是年輕人，要知道他們是否可以去和工作的人談?wù)劇?/font>由于該項目使用 RGB 背光作為快速紅/黃/綠指示器，因此年幼的孩子無需閱讀實際時間和記住時間表就可以知道大人是否有空。

Spresense板卡的GNSS/GPS功能

Spresense 板有一個內置的 GPS 接收器，可以讓時鐘以非常準確的方式輕松設置時間。GPS 時間的準確性非常重要，因此它是用來設置時間的可靠來源。我比較了時鐘的 GPS 設置時間和美國官方時間，顯示的時間實際上與time.gov上顯示的時間相同（美國官方時間）。

該項目如何運作？

高層，這就是代碼的作用：

進行初始設置 - 初始化帶 RGB 背光的 LCD，啟動實時時鐘 (RTC) 并啟動 GPS 接收器。
開始檢查 GPS 時間。如果年份小于 2000，則代碼假定 GPS 信號仍在搜索并在頂行顯示“等待 GPS”，并且在底行顯示設備啟動以來的時間，因此運行 30 秒后將顯示“凌晨 12:00:30”。
GPS 信號似乎需要不到一分鐘的時間來同步/獲取用于設置 RTC 的準確時間。代碼中定義了時區偏移量。
一旦時間準確，顯示屏?xí)陧斝酗@示日期（MM/DD/YYYY 格式），在底行顯示時間（AM/PM 格式）。屏幕上的時間每秒更新一次。
背光顏色根據孩子的睡眠時間表而變化。紅色 = 正在睡覺，黃色 = 即將醒來或即將上床睡覺，綠色 = 醒著。因此，他們可以隨時快速瀏覽了解是否是就寢時間，并且可以根據需要查看確切的時間/日期。
下面的小時范圍設置 RGB 背光顏色：

0-6：紅色
7-8：黃色
9-21：綠色
22：黃色
23：紅色

炫耀它

對于我的項目，我決定把所有東西都裝進一個紙板箱里。如果我愿意，它可以讓我輕松展示內部結構，而且由于它由微型 USB 供電，我可以使用標準適配器或電池組。使用紙板箱可以讓您（或您的孩子）輕松地根據需要裝飾盒子。

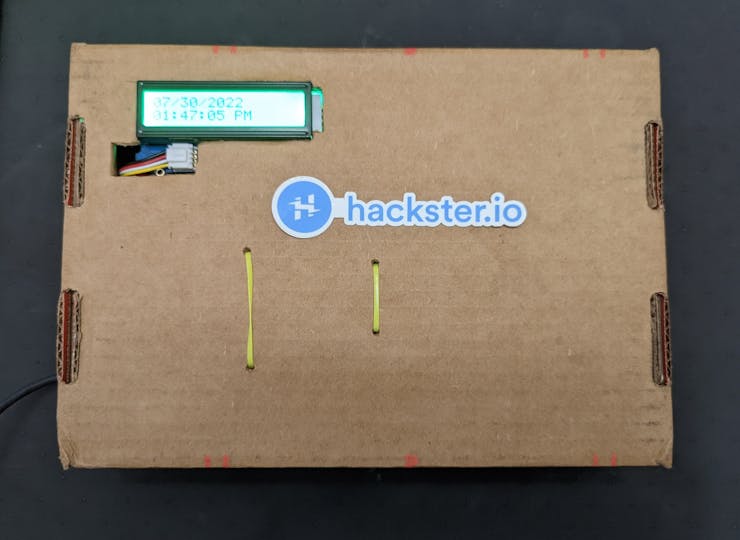

box-outside_y3coAq8Jlf.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

箱子外面

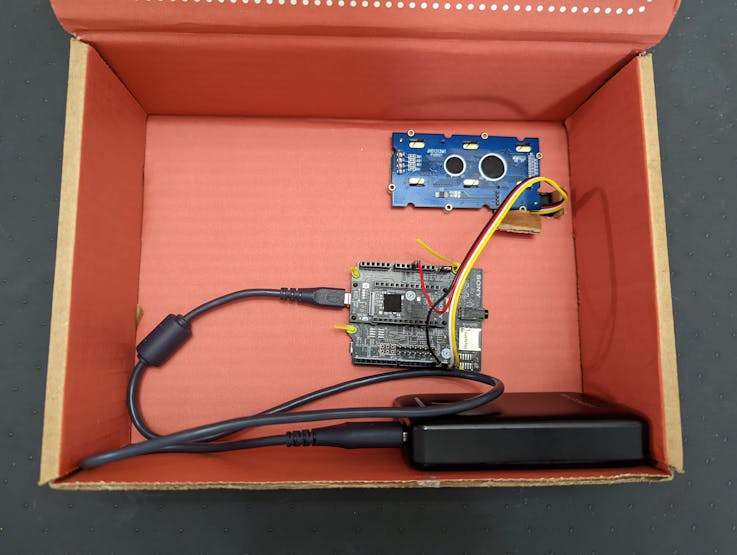

box-inside_ci3FvWW0nF.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

盒內帶電源

重要項目說明

GPS 通常用于北美全球定位系統，而 GNSS 是更廣泛的國際多星座衛星系統，包括 GPS 和 GLONASS 等其他系統。我在我的項目/代碼中同時使用這兩個術語。
需要一根 microUSB 電纜來對電路板進行編程和供電，但我沒有在圖中顯示連接，因?yàn)檫@將是初始 Spresence 設置的一部分。
