描述

第 1 步：您需要什么

• Arduino UNO（或任何其他板）

?

?

?

?

1 / 8

?

• Arduino UNO（或任何其他板）

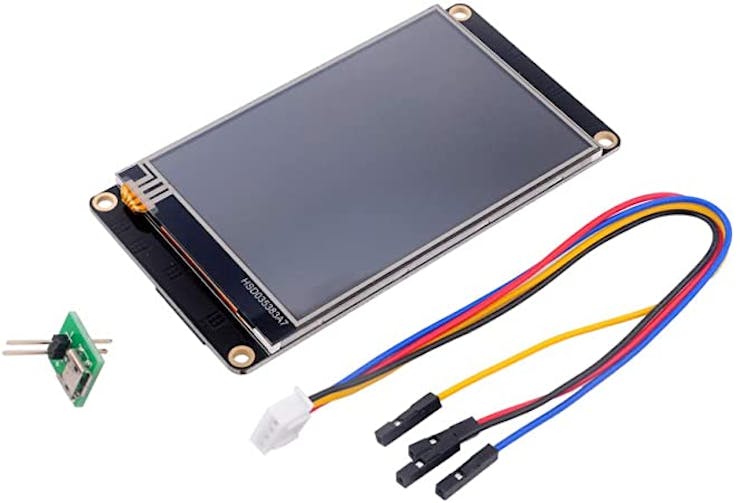

• 下一個顯示
• 1X 發光二極管
• 1X 1 千歐電阻
• 面包板
• 跳線
• Nextion Editor 程序：下載 Nextion
• Visuino 程序：下載 Visuino

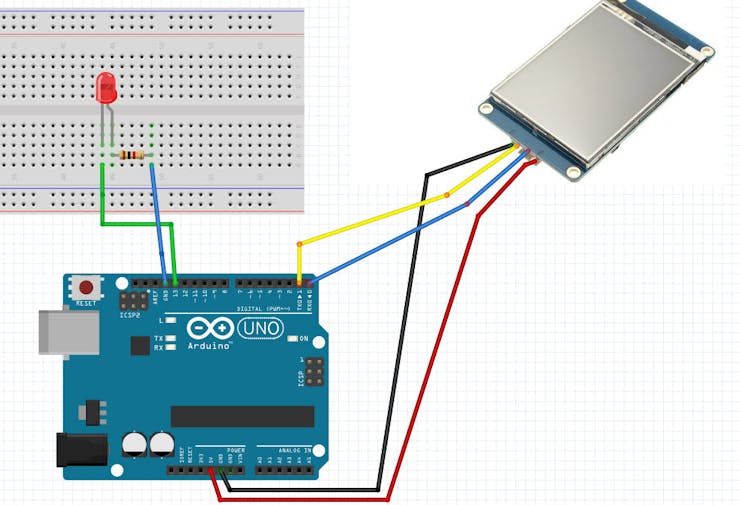

第 2 步：電路

?

?

• 將 Nextion Display VCC 紅線連接到 Arduino 5V 引腳
• 將 Nextion Display GND 黑線連接到 Arduino GND 引腳
• 將 Nextion Display 黃線 (RX) 線連接到 Arduino TX 引腳
• 將 Nextion Display 藍線 (TX) 線連接到 Arduino RX 引腳
• 將 LED 正極引腳連接到 Arduino 數字引腳 13
• 電阻一端接LED負極
• 將電阻另一端連接到 Arduino GND 引腳

第 3 步：下一個編輯器

?

?

?

?

1 / 14

?

?

• 下載 Nextion Editor 并安裝
• 啟動下一步編輯器

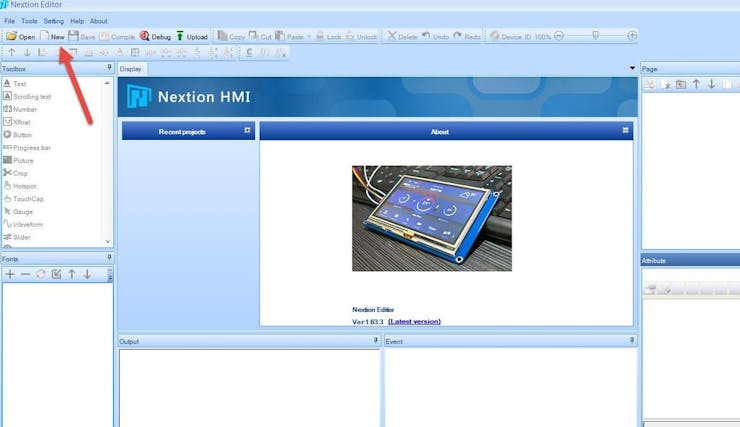

• 在 Nextion Editor 中點擊“新建”按鈕
• 在窗口中為項目設置名稱，如“LED”
• 在“設置”窗口中選擇 Nextion 顯示器的型號并單擊“確定”
• 選擇顯示方向 90 并單擊“確定”
• 在“工具箱”左側的編輯器中找到“雙態”按鈕并將其拖動到右側
• 在“工具箱”左側的編輯器中找到“雙態”按鈕并將其拖動到右側
• 居中并調整按鈕大小
• 在菜單中單擊“工具”>“字體生成器”
• 在“字體創建器”窗口中將大小設置為64并設置字體名稱并單擊“生成字體”
• 選擇按鈕
• 在“屬性”窗口中將“ BCO ”設置為藍色
• 在“屬性”窗口中將“ txt ”設置為 LED
• 在“事件”窗口>“觸摸按下事件”勾選“發送組件ID”
• 在“事件”窗口>“觸摸釋放事件”勾選“發送組件ID ”
• 在工具欄中單擊“編譯”按鈕
• 在菜單中選擇“文件”>“ TFT文件輸出”
• 設置輸出文件夾并單擊“輸出”按鈕
• 將文件保存到 SD 卡
• 將 SD 卡插入 Nextion Display
• 為Arduino供電，您會注意到 Nextion Display 將開始自我更新
• 在完成時斷開電源并從 Nextion 顯示器中取出 SD 卡

第 4 步：啟動 Visuino，并選擇 Arduino UNO 板類型

?

?

?

?

1 / 2

?

?

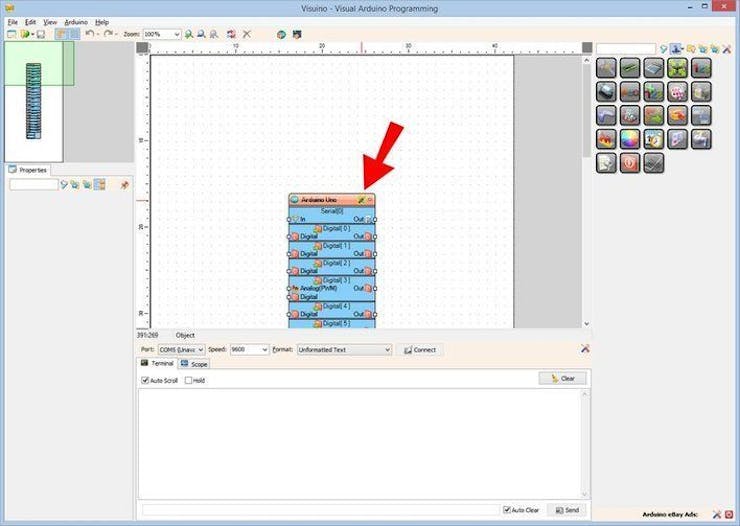

需要安裝Visuino：。如圖1所示啟動Visuino 單擊Visuino中Arduino組件（圖1）上的“工具”按鈕 出現對話框時，選擇“Arduino UNO”，如圖2所示

第 5 步：在 Visuino 添加、設置和連接組件

?

?

?

?

?

1 / 5

?

?

• 添加“ Next Display ”組件
• 添加“切換觸發器”組件

Toggle Flip Flop 將充當開關，在每個時鐘脈沖上輸出一次 True 或 False

• 雙擊“ DisplayNextion1 ”并在“元素”窗口中將“按鈕”拖到左側。
• 并關閉元素窗口
• 將“ DisplayNextion1 ”引腳連接到Arduino串行引腳
• 將“ DisplayNextion1 ”>“ Button1 ”引腳連接到“ ToggleFlipFlop1 ”引腳時鐘
• 將“ ToggleFlipFlop1 ”引腳連接到Arduino數字引腳 [13]

上傳前斷開 RX 引腳

和

上傳后連接 RX 引腳

第 6 步：生成、編譯和上傳 Arduino 代碼

?

?

?

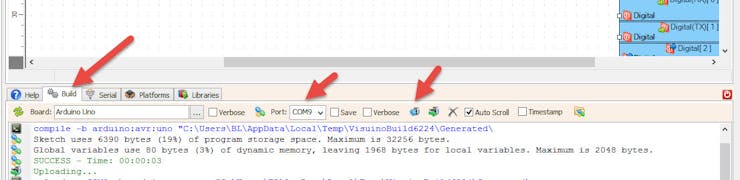

在 Visuino 中，單擊底部的“Build”選項卡，確保選擇了正確的端口，然后單擊“Compile/Build and Upload”按鈕。

第 7 步：播放

如果您為機器人汽車和 Arduino 模塊供電，Nextion 顯示屏將顯示按鈕，如果您按下按鈕，LED 將打開或關閉。

恭喜！您已經使用 Visuino 完成了您的項目。

還附上了我為本教程創建的 Visuino 項目文件
