描述

FoxyPI - 運動/非運動脈沖感應金屬探測器，基于 Arduino Nano 3.0 構建，具有視聽指示、通過菜單設置參數、自動或手動地面平衡。

外貌：

?

?

1 - LCD 屏幕 2 - LED3 - 壓電式 4 - 控制按鈕 5 - LCD 背光開關 6 - 電源開關 7 - 信號強度指示 LED

電路：

固件：

版本 3.8

Arduino Nano 3.0 的 HEX 文件（2020 年 10 月 11 日的 3.8 版）- FoxyPIv3_8.ino.eightanaloginputs.hex

Arduino Nano 3.0 的 ELF 文件（2020 年 10 月 11 日起的 3.8 版）- FoxyPIv3_8.ino.elf

什么是新的：

改進了測試模式下信號曲線的顯示（通過提前讀取預設設置，包括對比度）

版本 3.7

Arduino Nano 3.0 的 HEX 文件（2020 年 7 月 5 日起的 3.7 版）- FoxyPIv3_7.ino.eightanaloginputs.hex

Arduino Nano 3.0 的 ELF 文件（2020 年 7 月 5 日起的 3.7 版）- FoxyPIv3_7.ino.elf

什么是新的：

執行小代碼優化以提高金屬探測器的穩定性；

添加錯誤 ERR 01 和 ERR 02 的蜂鳴聲指示

版本 3.6

Arduino Nano 3.0 的 HEX 文件（2020 年 6 月 28 日的 3.6 版）- FoxyPIv3_6.ino.eightanaloginputs.hex

Arduino Nano 3.0 的 ELF 文件（2020 年 6 月 29 日的 3.6 版）- FoxyPIv3_6.ino.elf

什么是新的：

添加了使用服務菜單的 GUARD 項配置保護間隔的功能；

添加靜態模式下視聽指示級別 1 和 2 的自動調整；

集成測試模式（激活，開機后，按住控制按鈕直到出現信號曲線圖）

版本 3.5

Arduino Nano 3.0 的 HEX 文件（2019 年 11 月 11 日的 3.5 版）- FoxyPIv3_5.ino.eightanaloginputs.hex

Arduino Nano 3.0 的 ELF 文件（2019 年 11 月 11 日起的 3.5 版）- FoxyPIv3_5.ino.el f

什么是新的：

添加了使用服務菜單中的 CONTRAST 項調整顯示對比度的功能

一個例子是小/正常/過度對比度：

版本 3.4

Arduino Nano 3.0 的 HEX 文件（2019 年 9 月 25 日的 3.4 版）- FoxyPIv3_4.ino.eightanaloginputs.hex

Arduino Nano 3.0 的 ELF 文件（2019 年 9 月 25 日的 3.4 版）- FoxyPIv3_4.ino.e lf

工作原理

隨著搜索線圈中電流的急劇下降，其磁通量也急劇下降。這種現象會導致目標中出現渦流，并被該磁通量穿透。產生的渦流抵消了磁通量的減少，這表現為線圈上電壓曲線的變化，并被設備注意到。

金屬探測器操作

金屬檢測機有兩種工作模式：

• 靜態模式（非運動模式）（默認）- 信號電平被考慮在內，不需要恒定的線圈運動（可用于精確定位目標位置和主要搜索模式）；

• 動態模式（運動模式） - 信號變化的動態被考慮在內，在搜索過程中線圈必須移動到地面以上

當檢測到金屬目標物體時，會發出不同音調的聲音信號，并且 LED 會亮起。信號根據接收到的脈沖的動態（在動態模式下）或電平（在靜態模式下）而變化。

當檢測器打開時，進行自動平衡。在自動平衡的過程中，估計被分析信號的最佳初始延遲和持續時間，并且信號的動態（在動態模式下）或信號電平（在靜態模式）被評估。此外，可以在操作過程中通過按下控制按鈕來啟動/停止平衡。自動平衡結束后，會發出一聲短促的蜂鳴聲，并顯示“零”值：

使用按鈕控制的菜單，您可以配置設備參數：

L——脈沖持續時間（μs）

R——脈沖重復率（pps）

I——積分器系數

F——濾波系數

S - 聲音（開/關，開/關）

C——顯示對比度

服務菜單結構：

鎖定中性位置的雙極開關和數字 LED 電壓表允許您確定 uC/動力電池在 MD 操作的任何模式下的電壓：

詳細說明（俄語）：

https://acdc.foxylab.com/node/47

測試

在非運動（運動少一點）模式下的“空中”測試中目標的檢測范圍：

（測試是在電池放電至 1.3 V 時進行的，因此，數據被低估了）

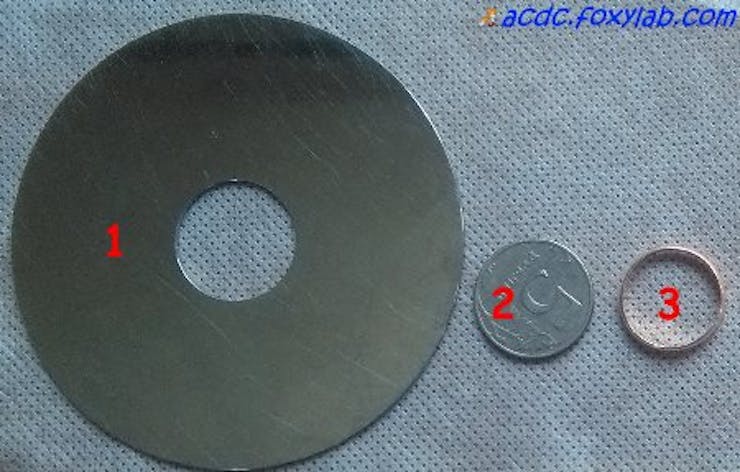

金戒指 (3) - 9 厘米；

硬幣 5 盧布（模擬美國四分之一硬幣）(2) - 15 厘米；

HDD 板(1) - 33 厘米。

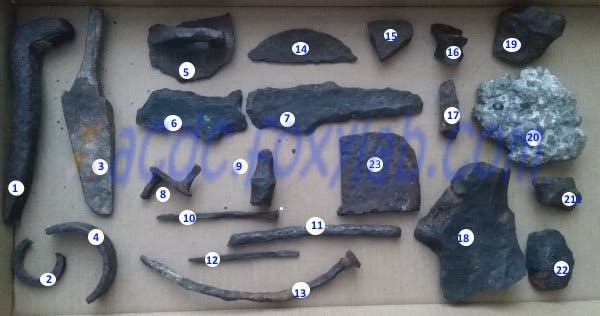

使用 FoxyPI 進行花園搜索的一些結果（電解清洗后）：

在操作期間，設備應遠離工作中的電視機、計算機、電源變壓器、CFL。

用于測試 FoxyPI v3 的固件（十六進制文件）：

https://acdc.foxylab.com/sites/default/files/FoxyPIv3_TST.ino.eightanaloginputs.hex

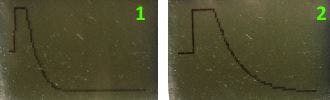

在測試模式下，金屬探測器開機后在探測線圈中產生一個持續時間為150μs的電流脈沖，然后將接收到的信號顯示在屏幕上。按下一個按鈕會產生一個新的沖動，等等。

信號示例：

檢查“omnivities”MD 到線圈 - 來自消磁回路（來自舊電視）的線圈（它運作良好，盡管靈敏度降低）：

。

非運動模式

運動模式

?

?
