作為上世紀80年代早期批準的一個平衡傳輸標準，RS-485似乎已成為工業界永不過時的接口標準。關于它的文獻有很多，但對于很少接觸接口設計的系統工程師而言，如此海量的文獻就有些讓人吃不消了。
本文旨在討論RS-485標準的主要內容，為初接觸它的設計師提供入門指南。研究文末參考的一些附加應用筆記可進一步幫助設計師在最短的時間內完成一套可靠的數傳設計。
RS-485標準的用途
RS-485只定義了用于平衡多點傳輸線的驅動器和接收器的電特性，因此很多更高層標準都將其作為物理層引用。
網絡拓?fù)?
總線節點以菊花鏈或總線拓?fù)浞绞铰?lián)網。(見圖1)也就是說，每個節點都通過很短的線頭連接到主線纜。該接口總線通常設計為用于半雙工傳輸，也就是說它只用一對信號線，驅動數據和接收數據只能在不同時刻出現在信號線上。

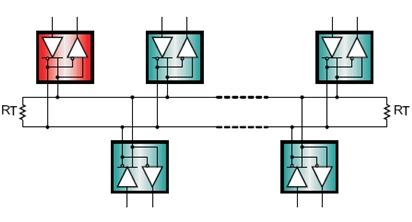

圖1：RS-485總線結構(左)與半雙工總線結構(右)。
