近年來，為了節省能源并降低CO2排放，消費者開始熱衷于替代燃料汽車，因而混合動力汽車（HEV）日益受到青睞。與依靠汽油的傳統內燃機相比，電動馬達具有更高的能效，并且可以大幅降低排放。電池是HEV的核心所在，但由于可靠性、安全性、重量和成本方面的原因，電池也是阻礙HEV發展的攔路虎。為了克服這些障礙，必須采用電池監控系統，使電池能長時間安全地工作。由于工作電壓很高，因此需要尖端隔離技術。
在許多HEV中，電池組電壓可能高達400V，因此電池監控系統（BMS）設計面臨多項重大挑戰。為了向馬達傳輸足夠多的功率，如此高的電壓是必需的，但它會影響從電池單元到微控制器的充電狀態（SOC）電流和電壓信號的傳輸；微控制器負責處理來自所有電池的信息，確保電池組安全工作。為了解決這一問題，BMS采用電流隔離技術將高壓電池數據傳輸到汽車其它位置的低壓電子器件。對于HEV，諸如光耦合器之類的傳統隔離解決方案并不理想，因為其性能會隨著時間而下降，這種退化效應在環境溫度非常高的汽車應用中尤其顯著。另外，光耦合器也沒有足夠的帶寬來處理電池監控IC與BMS微控制器之間通常使用的高速串行外設接口（SPI）。

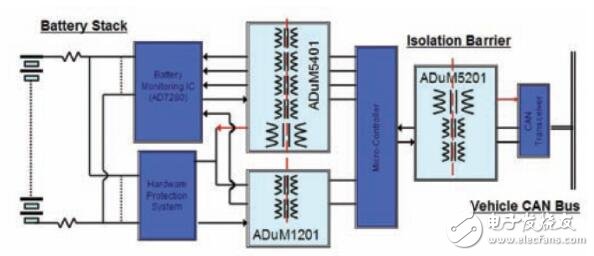

HEV BMS的隔離實現方案
