介紹了直接數字頻率合成（DDS）的結構和原理，并將DDS技術應用于短波射頻通信頻率源中。實現了一種基于單片機+DDS可編程低噪聲頻率源，輸出信號范圍46.5~75 MHz.實驗結果表明，該頻率源具有頻率分辨率高、相位噪聲低等優點，滿足短波射頻通信系統對頻率源的設計要求。
　　頻率源是現代短波射頻通信系統的核心，對整個系統的正常運行起著決定性的作用。作為射頻電路與系統的核心設備，頻率源的好壞關系著整個系統的穩定性?，F(xiàn)在的頻率合成技術正朝著雜散和相位噪聲更低的方向發展，同時還要求有更寬的頻帶和更高的頻率分辨率。直接數字頻率合成（DDS）正是在這種需求背景下發展起來的，它具有極微小的頻率調諧和相位分辨能力。融合了模擬和數字技術的DDS是產生高質量、高頻譜純度、寬頻帶頻率的理想方法。文中基于ADI公司的AD9912芯片提出一個直接頻率合成方案，輸出頻率范圍為46.5~75MHz.
　　1 DDS基本工作原理
　　直接頻率合成器DDS本質上是一種高分辨率的數字分頻器。通過頻率調節字來分頻系統時鐘，以輸出所需的頻率。DDS有兩個顯著特點：（1）DDS工作在數字域，其輸出頻率、相位和幅度可以在數字處理器的控制下，精確而快速地變換；（2）其頻率分辨率主要取決于頻率調節字的位數，可以達到極高的頻率分辨率。
　　典型的DDS原理框圖如圖1所示。它主要包括：相位累加器，相位-幅度變換器，數/模變換器和低通濾波器。
　　

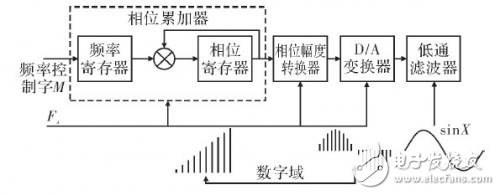

　　圖1典型的DDS原理框圖
　?。?）相位累加器。
　　對于正弦波而言，雖然幅度不是線性的，但其相位卻是線性變化的，這正是DDS能夠合成正弦波的基礎。DDS根據頻率調節字的位數N，把0°~360°的相位變化平均分成2N等份。假設系統參考時鐘為fs；輸出頻率為fout.在每個時鐘周期轉過一個角度360°/2N，則可以產生一個頻率為fs/2N的正弦波的相位增量。因此，只需選擇恰當?shù)念l率調節字M，使得fout/fs=M/2N，就可以得到所需的輸出頻率fout.
