該設計是以現場可編程邏輯器件（FPGA）為設計載體，以硬件描述語言（VHDL）為主要，以原理圖輸入設計為輔的表達方式，以QuartusⅡ開發軟件和EDA試驗箱為設計工具，闡述了彩燈控制器的工作原理和軟硬件的實現方法。它以按鍵控制彩燈工作模式。并對所設計的控制器進行了時序仿真和編程下載進行硬件驗證，順利實現設計目標。

　　EDA技術簡介

　　EDA是電子設計自動化（Electronic Design Automation）縮寫，是90年代初從CAD、CAM、CAT和CAE的概念發展而來的。EDA技術是電子設計的發展趨勢，利用EDA工具可以代替設計者完成電子系統設計中的大部分工作。EDA工具從數字系統設計的單一領域，發展到今天，應用范圍已涉及模擬、微波等多個領域，可以實現各個領域電子系統設計的測試、設計方針和布局布線等。

　　現在對EDA的概念或范疇用得很寬，包括在機械、電子、通信、航空航天、化工、礦產、生物、醫學、軍事等各個領域，都有EDA的應用。目前EDA主要輔助進行三個方面的設計工作：IC設計、電子電路設計和PCB設計。

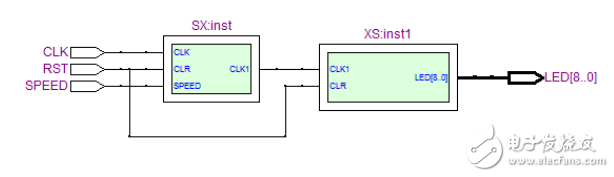

　　系統的整體組裝設計原理圖

　　圖1 系統的整體組裝設計原理圖
