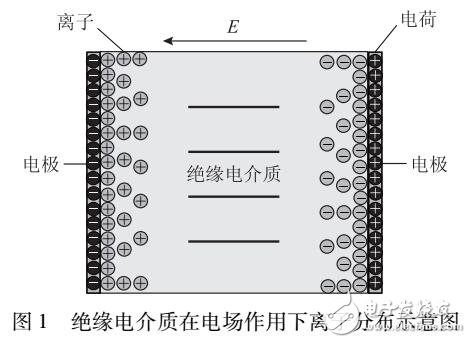

油紙絕緣系統頻域介電譜的低頻部分更有利于診斷、評估絕緣系統的老化狀態與水分含量，為了將頻域介電響應法更好地應用到工程中，針對變壓器油紙絕緣系統低頻激勵下的介電響應進行了研究。首先分析了絕緣電介質（油隙、油浸紙）在低頻激勵下的電極極化過程，進而提出以電導率、離子遷移率等為參量的絕緣電介質的介電參數方程；然后基于變壓器油紙絕緣系統的XY幾何等效模型，構建變壓器油紙絕緣系統低頻介電參數方程；最后通過試驗對所構建的介電參數方程進行驗證。研究結果表明：油紙絕緣系統介電參數計算值與試驗值相符合，建立的介電參數方程能夠有效地表征變壓器油紙絕緣系統頻域介電響應低頻部分的介電參數。
