      智能排氣扇設計

      2012-10-29 | zip | 622 KB | 次下載 | 免費

      資料介紹

      本智能排氣扇以STC12C5A08S2為核心控制單元，通過遠紅外傳感器探測熱水器加熱火焰來判定熱水的開停。采用抗干擾能力強，精度高的數字溫度傳感器DS18b20感知溫度，結合晶閘管BT136，實現無級調速。系統通過1602液晶把溫度、濕度，轉速等實時信息反饋給使用者。使用者也可通過鍵盤實現排氣扇的本地控制。本設計通過霍爾傳感器進行轉速的采集，進而實現排氣扇卡死等故障的自我檢測。

      智能排氣扇設計目錄
      1前言?4
      2.1總體系統設計?5
      2.2微控制器方案?6
      2.3故障檢測方案?6
      2.4熱水開停檢測方案?7
      3 單元模塊設計?8
      3.1單片機最小系統設計?8
      3.2DS18B20測溫電路?10
      3.3MQ-2煙霧傳感器?11
      3.4DHT11濕度傳感器?12
      3.5 3144E開關型霍爾傳感器測速?13
      3.6 BT136無級調速電路?14
      3.7總體電路布線?15
      3.8模塊連接圖?16
      3.9程序主要流程圖?17
      4調試與仿真?18
      5系統功能及參數?19
      6設計總結?20

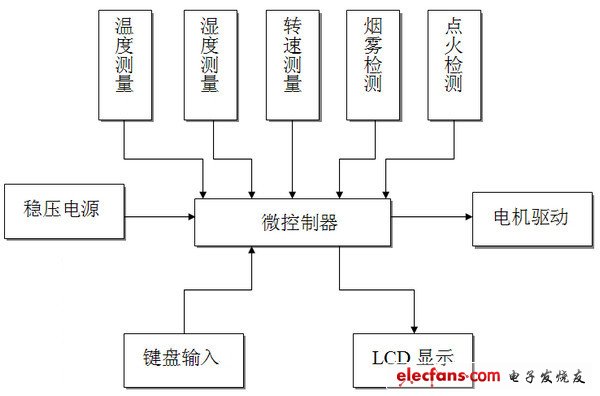

      本排氣扇總體系統設計如上圖所示，由微控制器為核心，通過檢測傳感器來判斷排氣扇的工作狀態和獲取必要數據，進而控制電機的工作。穩壓電源為整個系統提供穩定的低壓直流電。排氣扇的人機交互由鍵盤和LCD來完成。通過鍵盤，用戶能執行基本的控制，而LCD能把溫度，濕度，轉速等基本信息反饋給用戶。
