UART是用于控制計算機與串行設備的芯片。有一點要注意的是，它提供了數據終端設備接口，這樣計算機就可以和調制解調器或其它使用RS-232C接口的串行設備通信了。作為接口的一部分，UART還提供以下功能：

　　1.將由計算機內部傳送過來的并行數據轉換為輸出的串行數據流;

　　2.將計算機外部來的串行數據轉換為字節，供計算機內部使用并行數據的器件使用;

　　3.在輸出的串行數據流中加入奇偶校驗位，并對從外部接收的數據流進行奇偶校驗;

　　4.在輸出數據流中加入啟停標記，并從接收數據流中刪除啟停標記;

　　5.處理由鍵盤或鼠標發出的中斷信號（鍵盤和鼠票也是串行設備）;

　　6.可以處理計算機與外部串行設備的同步管理問題;

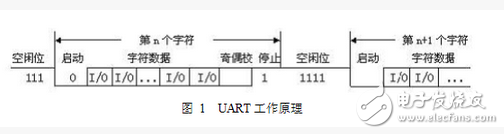

　　7.異步串口通信協議，工作原理是將傳輸數據的每個字符以串行方式一位接一位的傳輸。如下圖：

　　其中每一位的意義如下：

　　起始位：先發出一個邏輯“0”的信號，表示傳輸字符的開始。

　　數據位：緊跟起始位之后。數據位的個數可以是4、5、6、7、8等，構成一個字符。通常采用ASCII碼。從最低位開始傳送，靠時鐘來定位。

　　奇偶校驗位：數據位加上這一位后（跟在數據位尾部），使得“1”的位數應為偶數（偶校驗）或奇數（奇校驗），以此來校驗數據傳送的正確性。

　　停止位：它是一個字符數據的結束標志?？梢允?位、1.5位、2位的高電平（邏輯“1”）。

　　空閑位：處于邏輯“1”狀態，表示當前線路上沒有數據的傳送。

　　波特率：是衡量數據傳輸速率的指針。表示為每秒鐘傳送的二進制位數（bit數）。例如資料傳送速率為120字符/秒，而每一個字符為10位，則其傳送的波特率為：

　　10×120%20=%201200字符/秒=1200波特。

　　以上的數據位、奇偶校驗位、波特率等均可以在COM接口中設置。也可以在代碼中對UART寄存器的各位進行設置，UART寄存器的各位所代表的含義。

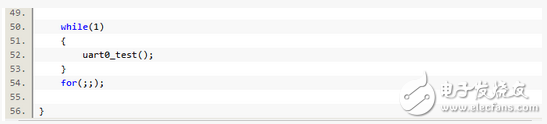

　　下面通過幾個小程序，了解UART通信協議進行數據傳輸?shù)倪^(guò)程：

　　在這里我們使用 uart_init 函數便完成了UART各個位的設置，現在來看看uart_init在系統中是如何定義的：

　　UART0 --- UART2 便是開發板為我們提供的三個寄存器，通過rUFCON、rUMCON、rULCON、rUCON、rUBRDIV 等引腳的賦值完成UART寄存器的設置。
