2 硬件平臺的設計

　　2.1 ?總體設計

　　本系統的硬件可分為采集模塊、處理模塊、鍵盤和顯示模塊、傳輸模塊、控制模塊和供電模塊等。其中采集模塊負責采集信息；處理模塊負責控制整個系統的工作，處理和存儲采集到的信息，控制模塊則可以進行相應的控制；鍵盤和顯示模塊負責顯示相關信息以提示現場人員操作；網絡傳輸模塊負責信息與數據服務器進行信息交互；供電模塊負責為整個系統供電。圖2所示是系統的結構框圖。通過這種結構可以自主開發出一套高性價比、低成本、低功耗、開發周期短、運行速度快、可靠性高、功能齊全、擴展性強的網絡控制終端。

　　2.2 ?硬件實現

　　本系統的處理器模塊選用ST公司剛剛推出不久的、基于ARM CortexTM-M3內核的新一代嵌入式STM32芯片。這是一款專為嵌入式應用而開發的內核。它帶有把中斷之間延遲降到6個CPU周期的嵌套向量中斷控制器，允許在每一個寫操作中修改單個數據位的獨立位操作，可進行分支指令預測、單周期乘法、硬件除法且有高效的Thumb 2指令集。這些改良技術使Cortex-M3內核具有優異的代碼密度、實時性和低功耗性能。所有這些新功能都同時具有目前最優的功耗水平，非常適合應用于長時間工作的終端控制系統。

?

　　本系統由+12 V電源輸入，同時經過LM2575和78L09穩壓后分別得到5 V和9 V電壓，5 V再經過SPX1117M3-3.3電壓穩壓轉換后得到3.3 V，這樣3.3 V、5 V和9V電壓即能夠很好地滿足內核、外設和外部電路的供電。系統時鐘源可采用外部晶振，內部PLL電路可以調整系統時鐘，使系統運行速度更快。為了提供性能優越的電源監控性能，這里選取了專門的MAX811系統監視復位芯片，該芯片可以通過手動控制系統的復位，同時還可以實時監控系統電源，一旦系統電源低于系統復位閥值，電路中的MAX811將產生一個140ms的復位脈沖信號來對系統進行復位。

?

　　系統網絡模塊選用的W5100芯片是一款多功能的單片網絡接口芯片。它內部集成有10／100Mbps以太網控制器，可支持自動應答(全雙工／半雙工模式)，主要用于高集成、高穩定、高性能和低成本的嵌入式系統。使用W5100可以實現沒有操作系統的Internet連接。W5100與IEEE802.310BASE-T和802.3u 100BASE-TX兼容。此外，W5100內部集成有全硬件的、經過多年市場驗證的TCP／IP協議棧、以太網介質傳輸層(MAC)和物理層(PHY)。其硬件TCP／IP協議可支持TCP、UDP、ICMP、IGMP、IPv4、ARP、PPPoE和IGMP。同時可支持4個獨立的端口(Socket)通信，其內部16 K字節的發送，接收緩沖區可快速進行數據交換，其最大通信速率可達25 Mbps。利用W5100提供的多種總線(并行總線和SPI總線)接口方式可以很方便地與各種MCU連接。可以說，W5100器件的推出，大大簡化了硬件電路設計，并可使微控制器系統在沒有操作系統的支持下實現單芯片接人Internet的理想。一般情況下，只需設置寄存器和存儲器，就可以通過W5100芯片進行Internet奎接。

?

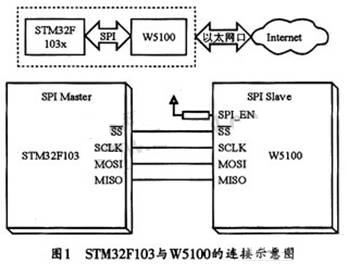

　　在設計中，STM32F103與W5100可通過SPI接口進行連接。STM32F103作為SPI主設備，W5100作為SPI從設備，并由STM32F103為W5100提供通信時鐘，二者的接口連接圖如圖3所示。

　　但是，STM32F103在與W5100以SPI方式連接時，應注意以下幾點：

?

　　(1)W5100的SEN引腳必須通過一個10 kΩ的電阻接到高電平，以選W5100的SPI接口方式；

?

　　(2)W5100的D0～D7、A0～A14及CS、WR、RD可以懸空，只使用SCLK、SCS、MOSI和MISO四根信號線；

?

　　(3)W5100的INT引腳是中斷輸出，MCU需要根據該信號來判斷W5100的中斷狀態；

?

　　(4)LINKLED是W5100輸出的以太網物理層信號，MCU需要根據該信號判斷以太網的聯接是否正常。該信號一般需要上拉輸入到MCU；

?

　　(5)W5100的SPDLED、FDXLED、COLLED可以根據選擇是否需要輸入到MCU。

?

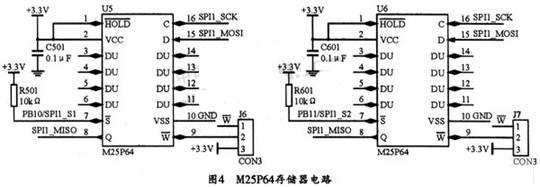

　　另外，系統中的存儲器模塊可以選用ST公司的64 MB的串行代碼存儲閃存M25P64。該器件的數據傳輸時鐘頻率為50 MHz，數據讀取吞吐量為50 MB／s，其簡單的SPI串行外設接口可簡化系統的設計。本硬件平臺使用兩片M25P64級聯，可存儲128 MB的信息，圖4所示是其存儲電路，它完全可以滿足平臺信息采集存儲的需求。為方便人員察看，系統中的LCD屏可選用(114.0 mm×64.0 mm)。

　　

3 W5100的驅動程序設計

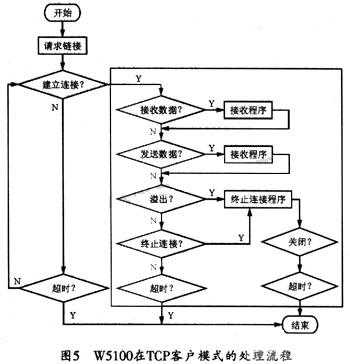

　　W5100的驅動程序主要完成初始化和端口的數據通信等功能。

?

　　通過SPI接口來配置W5100的寄存器一般具有固定的命令格式。根據SPI協議，SPI設備之間只有兩條數據線。因此需要定義操作碼(OP_Code)。W5100使用兩種操作碼：讀操作碼和寫操作碼。除了這兩種代碼，它將忽略和不響應其它的操作碼。在SPI模式下，W5100只對“完整的32位數據流”進行操作。這個32位的數據流包括1個字節的操作碼、2個字節的地址碼和1個字節的數據。其操作碼、地址和數據字節的傳輸都是高位(MSB)在前、低位(LSB)在后。也就是說，SPI數據的第一位是操作碼域的MSB，最后一位是數據域的LSB。W5100的SPI數據格式如表1所列。

　　初始化W5100主要是設置W5100的公共寄存器，包括MR、IMR、RTR、RCR、GAR、SUBR、SHAR、SIPR、RMSR和TMSR。一般在使用W5100之前，都要對W5100進行初始化。
