1 引言

　　為了適應用戶的大規模增長和移動互聯網的高速發展，國內各大移動運營商都在加大對WAP網關以及不良信息監控系統的投入，這樣將面對一些測試挑戰：如何驗證這些大容量高性能的應用網關和計費系統是不是真正能夠滿足擴容的要求，如何驗證這些監控系統是不是真正能夠在海量流量中發現不良信息的同時不影響客戶使用體驗?IXIA的IxLoad產品可以很好地同時滿足這些需求，下面我們會針對WAP網關的測試進行具體說明。

　　2 WAP網關系統的測試

　　WAP網關系統主要提供了WAP/HTTP雙向協議轉換和內容編解碼、格式轉換和內容壓縮功能，此外WAP網關還必須提供用戶鑒權、訪問控制、業務統計等運營方面的功能，為了提高性能滿足系統容量的要求，目前在現網中的WAP系統通常通過4~7層交換機實現了WAP業務處理和RADIus業務處理的集群，最大化滿足了對業務增長的擴容要求。

　　IxLoad是一種高度可擴展的綜合測試解決方案，用于評估多重播放業務和應用系統的性能。IxLoad可以仿真數據、語音和視頻用戶以及進行相關協議的性能測試，并通過模擬真實用戶行為的獨特用戶模型，從而確保用戶的體驗質量(QoE)。支持的協議包括MPEG，IGMP，和RTSP等視頻協議;SIP，H.323，H.248，SCCP和MGCP等語音協議以及HTTP，P2P，F(xiàn)TP和SMTP等數據協議;隨著IXIA公司向無線領域的擴展，目前IxLoad也能夠支持WAP/GGSN/EPC/LTE的測試。

　　IxLoad軟件能夠在測試端口上模擬大量的WAP1.x/WAP2.0終端以及GGSN的功能，通過配置SDU的方式分別模擬多種終端類型，所有仿真終端同時并發運行下面的業務流程來驗證WAP網關和Radius服務器的性能，這種將WAP業務與Radius服務相關聯的測試方式可以更真實地模擬現網實際使用現狀(見圖1)。

　　圖1 高速WAP-GW測試系統

　　(1)Radius Auth(可選)獲取地址信息。

　　(2)Radius Accounting Start啟動計費。

　　(3)WTP Connect連接WAP網關。

　　(4)若干個WTP Get獲取多個頁面。

　　(5)WTP Disconnect。

　　(6)Radius Accounting Stop結束計費。

　　WAP網關收到WTP GET后會將請求轉換為HTTP GET，發送到IxLoad模擬的HTTP服務器端，IxLoad可以在測試端口加載真實網站的內容頁面，通過定制不同的頁面也可以模擬各種不良信息，這樣就可以在模擬成千上萬的真實用戶訪問WAP網站的同時驗證監控系統是否能夠準確的發現不良信息。如見圖2所示，IxLoad當前版本針對WAP測試功能和性能做了優化，目前每板卡可以實現每秒若干萬級別的WTP Transactions，完全可以滿足最大容量的WAP網關系統的測試需求，同時IxLoad的GUI界面還可以實時統計RADIus報文以及WTP的報文信息，可以根據用戶IP或者訪問的URL統計流量，方便用戶的使用。目前，WAP網關的測試可以支持的目標有Simulated User，Concurrent Sessions，Connections/Second和Transctions/Second。

　　圖2 測試頁面

　　下面以運營商最關心的Transctino/Second為例說明IxLoad配置和測試過程：

　　●配置Mobile Subscribers，相關聯的Radius服務器以及屬性等相關信息(見圖3)。

　　圖3 配置Mobile Subscribers，相關聯的Radius服務器以及屬性

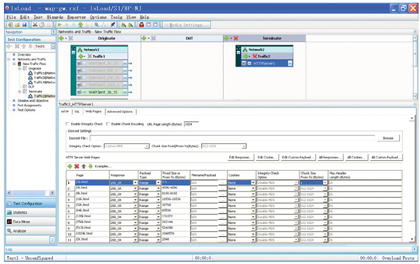

　　●配置HTTP服務器的相關信息，如果需要上傳定制的網站內容也可以在這邊配置(見圖4)。

　　圖4 配置HTTP服務器的相關信息

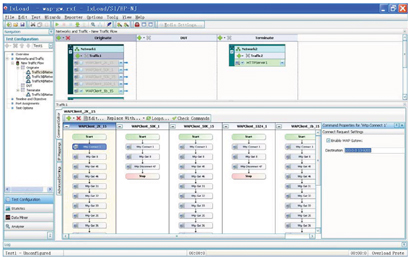

　　●配置WAP網關的相關信息以及客戶端執行的命令序列，可以修改SDU等參數(見圖5)。

　　圖5 配置WAP網關的相關信息以及客戶端執行的命令序列

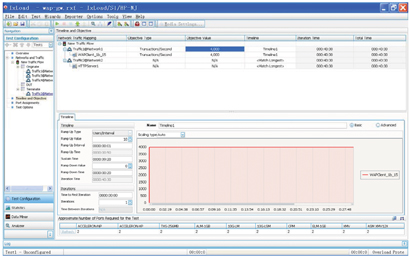

　　●配置測試目標以及指定測試端口(見圖6)。

　　圖6 配置測試目標以及指定測試端口

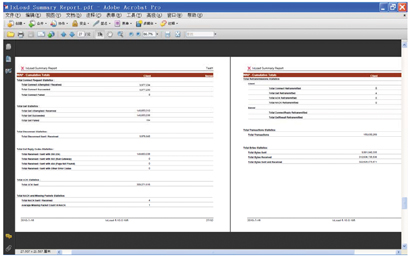

　　●執行測試，觀察相關統計信息并且生成測試報告(見圖7)。

　　圖7 執行測試

　　3 結束語

　　根據Frost & Sullivan的公開研究報告，IXIA 4~7層IxLoad測試方案在2008/2009年的全球市場份額處于第一位，最新推出的高性能Acceleron測試模塊進一步確保了IxLoad在核心應用層設備的地位。
