ZigBee提供綠色的全球無線標準，將最廣泛的設備互聯，實現智能協同工作。目前為止，其聯盟的董事會成員包括Comcast Cable、飛思卡爾半導體公司、Itron Inc 、Kroger、Landis+Gyr、羅格朗集團、飛利浦電子公司、施耐德電氣、芯科實驗室、德州儀器公司等國際領先企業。

　　NXP強勢加入Zigbee聯盟，更像是如虎添翼，開啟了全新無線時代。它提供了諸多品種豐富的微控制器和收發器都是基于ZigBee標準的，這些產品可以應用于智能家居、互聯照明和能源管理等領域。同時恩智浦半導體還開發了各種經過ZigBee認證的兼容平臺和ZigBee Light Link、ZigBee Home Automation等參考設計，是專門針對能耗、互聯設備、安全和健康等主要市場而打造。

　　目前恩智浦半導體經過ZigBee認證的兼容平臺分為硬件和軟件兩個組成部分。

　　硬件部分是基于經過市場驗證的JN516x系列無線微控制器，分為JN5168、JN5164、JN5161三個型號，區別僅在于Flash和RAM的不 同，提供了完美的同系列芯片兼容性。結合廣州周立功單片機科技有限公司豐富的配套Demo例程和中英文資料，能夠讓使用者迅速熟悉該硬件平臺并進行開發。

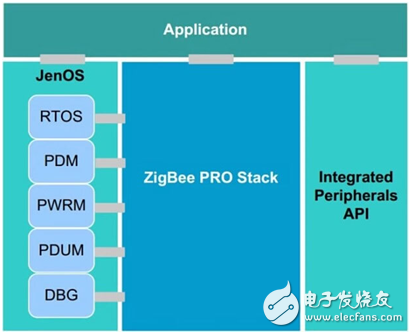

　　恩智浦半導體在軟件部分則提供了基于ZigBee Pro標準并經過認證的無線網絡協議棧，配合JenOS實時操作系統快速實現符合ZigBee標準的產品開發。

　　為了加快在智能家居、智能照明、智能能源等領域的芯片市場推進和降低開發難度，恩智浦半導體還針對ZigBee Smart Energy、ZigBee Light Link、ZigBee Home Automation三個ZigBee聯盟的Profile提供完整的解決方案和經過認證的參考設計，從而進一步縮短產品的開發時間。

　　NXP 典型低功耗 Zigbee智能照明方案

　　NXP Zigbee智能照明解決方案結合NXP的超低功耗的高性能Zigbee/Jennet-IP無線微控制器JN5168、SSL驅動器SSL21xx /SSL8001T，使得應用這個技術的每一顆燈都有其獨立的IP地址，可以通過智能手機，智能家居控制面板等產品來對燈光進行開關，調光，變色，分組 等。

　　【方案介紹】

　　NXP Zigbee智能照明解決方案結合NXP的超低功耗的高性能Zigbee/Jennet-IP無線微控制器JN5168、SSL驅動器SSL21xx /SSL8001T，使得應用這個技術的每一顆燈都有其獨立的IP地址，可以通過智能手機，移動互聯終端，智能家居控制面板，電腦等產品來對燈光進行開 關，調光，變色，分組等功能的控制。

　　【方案特色】

　　?方案中集成了無線IP連接功能、節能照明技術和功率轉換技術，這將改變燈光的設計、控制和管理方式。

　　?方案選用超低功耗待機SSL電源控制器，空載功耗為10mW。

　　?無須布線，安裝時間與標準照明系統幾乎相同;

　　?系統BOM中元器件數量少、成本低

　　?高度個性化的智能照明，在您需要的時間和場所打開或關閉燈光，選擇適合自己的亮度，同時還可節能、減少電費開支。

　　?每一顆燈都有其獨立的IP地址，可通過IP地址進行監視和控制，價格也極具競爭力。

　　?JN5168可運行協議棧和應用程序的單芯片無線微控制，內部相當于集成2.4GHz RF、32bit CPU，

　　- 32位RISC CPU實現高性能和低功耗， 4 至 32MHz主頻可調，低功耗工作模式（深度休眠：0.1uA）

　　- 2.4GHz的IEEE 802.15.4標準的集成式RF收發器，RX電流：18mA，TX電流：15mA，接收器靈敏度：-95dB，發射功率：2.5dB，MAC加速、CRCs、地址校驗、自動應答、定時器

　　【系統方塊圖】

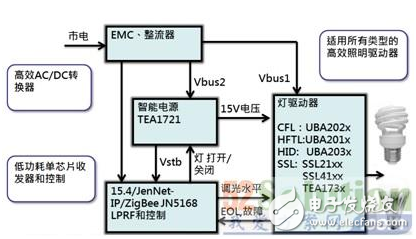

　　燈泡內部原理框圖：

?

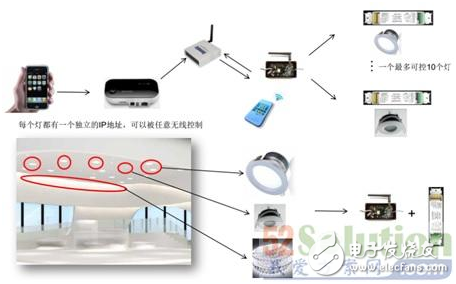

　　智能照明系統示意圖：

　　【NXP JN516x系列微控制器簡介】

　　NXP JN516x系列微控制器是新推出的超低功耗、高性能的無線微控制器，可支持多個網絡堆迭（包括ZigBee Home Automation、ZigBee Light Link、ZigBee Smart Energy、JenNet-IP和RF4CE），提供極低的發送和接收功耗，同類最佳低功耗睡眠模式。SPI 接口可連接其它外部閃存，用于需要更新無線固件的應用以及所有其它主要功能和芯片I/O，如可以訪問I2C、ADC、UART和PWM。

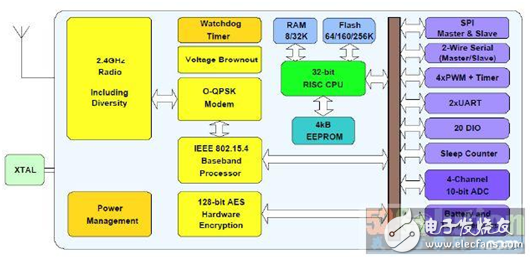

　　JN516x無線微控制器特性

　　2.4GHz IEEE802.15.4 無線射頻；

　　128-bit AES加解密協處理器；

　　32-bit RISC CPU，最高32MHz時鐘頻率；

　　Flash：64kB~256kB，RAM：8kB~32kB；

　　片上集成4kB EEPROM；

　　發射功率：2.5dBm；

　　接收靈敏度：-95dBm；

　　深度睡眠模式下僅需100nA電流；

　　Rx電流：17mA，Tx電流：15mA；

　　工作溫度范圍：-40~+125℃；

　　2.0~3.6V供電范圍。

　　【規格說明】

　　NXP Zigbee智能照明解決方案demo圖片：

　　單調光LED燈（JN5168+SSL21083，可無線控制燈泡開關、調亮度、分組、場景設置…）

?

　　可調色溫LED燈（JN5168+SSL2129AT，可無線控制燈泡開關、調亮度、調色溫、分組、場景設置…）

?

　　RGB LED燈（JN5168+SSL8001T，可無線控制燈泡開關、調亮度、調顏色、分組、場景設置…）

　　IoT Gateway （JN5168+LPC3240，組建智能照明網絡）

　　IoT box（可無線控制輸出0~10V調光信號，供給0~10V調光電源）

　　【應用范圍】

　　住宅、燈飾、樓宇、辦公、酒店、街道、遂道、港口碼頭等各種場合的照明應用領域。
