無線電遙控以其傳輸距離遠、抗干擾能力強、無方向性等優點，應用于許多領域。但因電器復雜，發送設備龐大，調試?yán)щy等原因，所以在民用領域一直受到限制，隨著電子技術的發展，這些問題都得到了解決，使之具有強大的生命力。

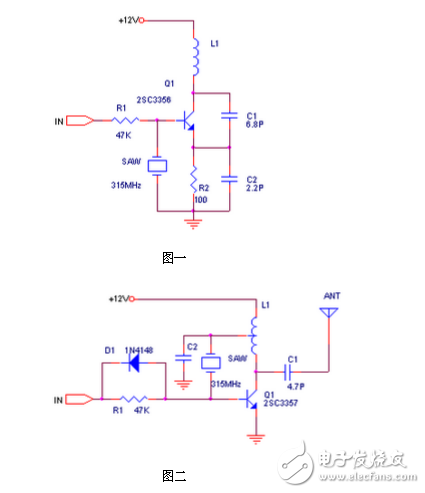

　早期的發射機較多使用LC振蕩器，頻率漂移較為嚴重。聲表器件的出現解決了這一問題，其頻率穩定性與晶振大體相同，而其基頻可達幾百兆甚至上千兆赫茲。無需倍頻，與晶振相比電路極其簡單。以下兩個電路為常見的發射機電路，由于使用了聲表器件，電路工作非常穩定，即使手抓天線、聲表或電路其他部位，發射頻率均不會漂移。和圖一相比，圖二的發射功率更大一些。可達200米以上。

　無線發射電路設計

　　上圖為常見的發射機電路

　　OOK調制盡管性能較差，然而其電路簡單容易實現，工作穩定，因此得到了廣泛的應用，在汽車、摩托車報警器，倉庫大門，以及家庭保安系統中，幾乎無一例外地使用了這樣的電路。

　無線接收電路設計

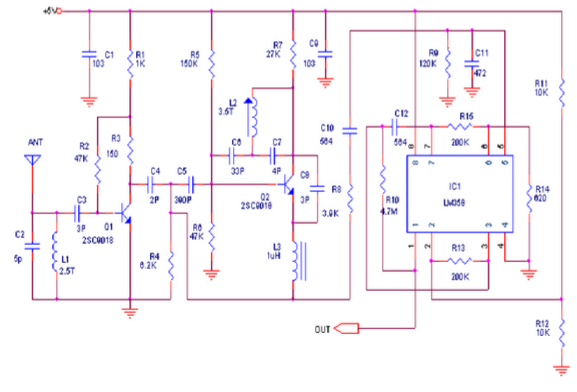

接收機可使用超再生電路或超外差電路，超再生電路成本低，功耗小可達100uA左右，調整良好的超再生電路靈敏度和一級高放、一級振蕩、一級混頻以及兩級中放的超外差接收機差不多。然而，超再生電路的工作穩定性比較差，選擇性差，從而降低了抗干擾能力。下圖為典型的超再生接收電路。

　無線接收電路
?

　　超外差電路的靈敏度和選擇性都可以做得很好，美國Micrel公司推出的單片集成電路可完成接收及解調，其MICRF002為MICRF001的改進型，與MICRF001相比，功耗更低，并具有電源關斷控制端。MICRF002性能穩定，使用非常簡單。與超再生產電路相比，缺點是成本偏高（RMB35元）。下面為其管腳排列及推薦電路。

　　ICRF002使用陶瓷諧振器，換用不同的諧振器，接收頻率可覆蓋300-440MHz。

　　MICRF002具有兩種工作模式：掃描模式和固定模式。掃描模式接受帶寬可達幾百KHz，此模式主要用來和LC振蕩的發射機配套使用，因?yàn)?，LC發射機的頻率漂移較大，在掃描模式下，數據通訊速率為每秒2.5KBytes。固定模式的帶寬僅幾十KHz，此模式用于和使用晶振穩頻的發射機配套，數據速率可達每秒鐘10KBytes。工作模式選擇通過MICRF002的第16腳（SWEN）實現。另外，使用喚醒功能可以喚醒譯碼器或CPU，以最大限度地降低功耗。

　　MICRF002為完整的單片超外差接收電路，基本實現了“天線輸入”之后“數據直接輸出”，接收距離一般為200米。

　　基于T630無線電遙控發射、接收頭的無線發射電路無線接收電路

　　在這里向大家介紹一種無線電遙控發射、接收頭（T630/T631）的制作方法。

　　電路介紹

　　無線電遙控發射頭T630是一種內藏開線未經信號的微型發射機，其發射頻率為265MHz，12V電源供電時，遙控距離為100M，工作電流僅為4mA，其體積為28X12X10mm。無線電接收頭T631，一個內藏天線，象電視機高頻頭一樣的接收、解調器，其典型工作電壓為6V，守候工作電流為1mA，接收頻率為265MHz，其體積僅為31X23X10mm。利用它們可以很方便地制作出各種無線電遙控裝置，具有微型化，傳輸距離遠、耗電省、抗干擾能力強等優點。能夠方便地取代紅外線、超聲波發射及接收頭。

　　無線電射頭T630電路原理如圖所示。電路四發射管V1及外圍元件C1、C2、L1、L2等構成頻率為265MHz超高頻發射電路，通過環形天線L2向空中發射。天線L2采用鍍銀線或直徑為1.5mm的漆包線，天線尺寸為24mm（長）X9mm（高）。三極管V1選用高頻發射管BE414或2SC3355。

　　無線電遙控接收頭T631電路原理如圖所示。接收電路主要由V1、IC等組成，V1與C7、C9、L2等元件組成超高頻接收電路，微調C9改變其接收頻率，使之嚴格對準265MHz發射頻率。當天線L2收到調制波時，經V1調諧放大出低頻成分，再經V2前置放大后送入IC LM358，進一步放大整形后由LM358第7腳輸出，該印刷電路板實際尺寸為31mmX23CC，天線尺寸為27mm（長）X9mm（高）。OUT為信號輸出端，三極管V1選用BE415或2SC3355。電容C9可選用小型可調電容。IC選用LM358。

　　在發射及接收電路中為減小體積，所有電阻均選用1/8W或1/16W的金屬膜電阻；電解電容亦用超小型電容，其它電容全部采用高頻陶瓷電容。在焊接時元件引腳盡量剪短，使其緊貼電路板，電路板材料應選用高頻電路板。

　　以下是兩載采用聲表面的收發裝置，相對于前面的介紹的電路，具有更遠的傳輸距離、更強的抗干擾能力和更易制作、調試.

?
