用穩壓集成功放制作的功率放大器，對電子愛好者來說，作為開拓思路的一種嘗試不無積極意義。該電路為純甲類工作，又用低噪聲管作電壓放大，所以THD，NF等指標都不錯，輸出功率可達到30W

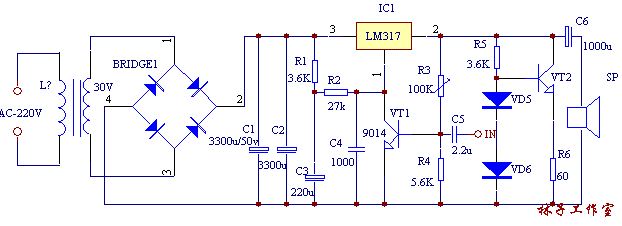

電路如圖所示，晶體管VT1作為電壓放大，因穩壓集成電路IC1的輸入阻抗高，故其工作電流只需0.6mA就足夠了，R1，C3為電源退耦，C4用于防止寄生振蕩，R3、R4分壓給VT1提供偏置及交直流反饋，以改善線性及直流穩定性。VT2、R5、R6及二極管構成恒流源，用來提高電路的效率及輸出功率，增大輸出動態范圍。
由于電路特別簡單，故元件可以搭焊，恒流源的恒定電流可設置在10~15mA，調試時將LM317的輸出電壓調整到電源電壓的一半即可，靜態電流約為十幾毫安。電源變壓器T1功率不得小于50W。
三端穩壓IC選取LM317，三極管VT1選取9014。VT2選用8050型，二極管VD5、VD6選用2CP20，變壓器的功率應大于50W
