TPS82671/TPS82675是600mA高效MicroSiP降壓轉換器

TPS82671/TPS82675是600mA高效MicroSiP降壓轉換器介紹：

TPS82671/TPS82675器件是一個專門針對低功耗應用的完整的600mA DC/DC降壓電源模塊。封裝中包括開關穩壓器、電感和輸入/輸出電容器。線路設計無需采用其他器件。TPS82671/TPS82675基于針對電池供電的便攜式應用優化的高頻同步降壓DC/DC 轉換器。 MicroSiPTM DC/DC 轉換器在穩定的5.5MHz開關頻率下工作，可在輕負載電流時進入省電模式，以維持整個負載電流范圍內的高效率。

PFM模式可通過在輕負載工作時將靜態電流降低到17mA（典型值）來提高電池續航能力。對于對噪聲要求較高的應用，該器件具有 PWM展頻功能，可提供較低噪聲的穩定輸出并降低噪聲對輸入端的影響。結合高PSRR和AC負載調制性能，使得該器件適合用來替代線性穩壓器以獲得更高的電源轉換效率。TPS82671/TPS82675采用小巧外形尺寸 (厚度不到 1.0mm) 的2.3mm x 2.9mm 緊湊型 BGA封裝，適合用于采用標準表面貼裝設備的自動組裝。

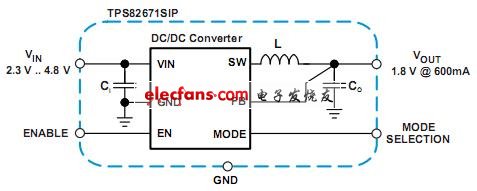

TPS82671/TPS82675應用電路：

TPS82671/TPS82675特性
在5.5 MHz開關頻率下工作效率達90%
17mA靜態電流
2.3V至4.8V的寬VIN范圍
5.5MHz穩定的工作開關頻率
展頻，PWM頻率抖動
一流的負載和線路瞬態
DC電壓輸出精度為±2%
自動PFM/PWM模式切換
低紋波輕載PFM模式
≥35dB VIN PSRR（1kHz 至 10kHz
內部軟啟動，120μs啟動時間
集成有源掉電時序控制（可選）
電流過載和熱關斷保護
厚度不到1mm的解決方案
整體解決方案尺寸 <6.7 mm2

TPS82671/TPS82675應用
手機，智能手機
數字電視、WLAN、GPS和Bluetooth?應用
POL 應用

TPS82671/TPS82675功能框圖
