推挽變壓器的有源鉗位是什么?變壓器在電力系統中是什么位置?

2017年06月23日 10:24 網絡整理 作者: 用戶評論(0

  推挽變壓器的有源鉗位是什么?

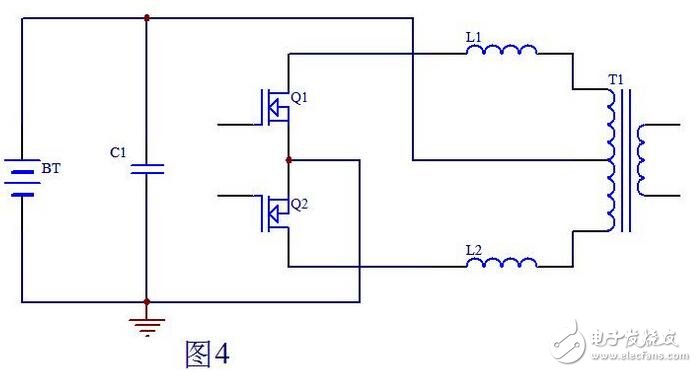

  從圖1中可以看出,主電路功率元件是開關管Q1,Q2和變壓器T1。 Q1,Q2的漏極引腳到TI初級兩邊走線存在分布電感, T1初級存在漏感,當然T1存在漏感是主要的。考慮到漏感這個因素我們畫出推挽電路主電路等效的原理圖如圖4所示:

當Q1柵極信號由高電平變?yōu)榈碗娖綍r(shí),此時Q2也還截止,即死區處Q1,Q2都不導通,T1初級上半部分由于和次級耦合的原因,能量僅在Q1導通時向次級傳遞能量,到Q1截止時T1初級上半部分上端的電位已恢復到電池電壓,而L1可以看做是是一個獨立的電感,它儲存的能量耦合不到變壓器T1的次級。

  從圖4中可以看出L1,L2就等效于變壓器初級兩邊的漏感,我們來分析一下Q1導通時的情形:當Q1的柵極加上足夠的驅動電壓后飽和導通,電池電壓加到漏感L1和變壓器T1初級上半部分,當然絕大部分是加到T1初級上半部分,因?yàn)長1比T1初級上半部分電感小得多。此時Q2是截止的,主電路電流方向?yàn)閺碾姵卣龢O到T1初級上半部分到L1到Q1的DS再回到電池的負極;L1上電壓的極性為左負右正,T1初級上半部分電壓的極性為上負下正,如圖5所示:

當Q1柵極信號由高電平變?yōu)榈碗娖綍r(shí),此時Q2也還截止,即死區處Q1,Q2都不導通,T1初級上半部分由于和次級耦合的原因,能量僅在Q1導通時向次級傳遞能量,到Q1截止時T1初級上半部分上端的電位已恢復到電池電壓,而L1可以看做是是一個獨立的電感,它儲存的能量耦合不到變壓器T1的次級。

  當Q1柵極信號由高電平變?yōu)榈碗娖綍r(shí),此時Q2也還截止,即死區處Q1,Q2都不導通,T1初級上半部分由于和次級耦合的原因,能量僅在Q1導通時向次級傳遞能量,到Q1截止時T1初級上半部分上端的電位已恢復到電池電壓,而L1可以看做是是一個獨立的電感,它儲存的能量耦合不到變壓器T1的次級。但是,隨著Q1由導通轉向截止,L1上的電流迅速減小,大家知道電感兩端的電流是不能突變的,根據自感的原理L1必然要產生很高的反向感生電動勢來阻礙它電流的減小,所以此時電感電壓的極性和圖5相反,T1初級上半部分的電壓為0,兩端點的電壓都等于電池電壓,此時Q1漏極的電壓就等于L1兩端的電壓和電池電壓之和,這就是Q1,Q2兩管漏極產生尖峰的原因,如圖6所示。

當Q1柵極信號由高電平變?yōu)榈碗娖綍r(shí),此時Q2也還截止,即死區處Q1,Q2都不導通,T1初級上半部分由于和次級耦合的原因,能量僅在Q1導通時向次級傳遞能量,到Q1截止時T1初級上半部分上端的電位已恢復到電池電壓,而L1可以看做是是一個獨立的電感,它儲存的能量耦合不到變壓器T1的次級。

  變壓器在電力系統中是什么位置?

  變壓器中電力系統中的作用是變換電壓,以利于功率的傳輸。電壓經升壓變壓器升壓后,可以減少線路損耗,提高送電的經濟性,達到遠距離送電的目的。而降壓變壓器則能把高電壓變?yōu)橛脩羲枰母骷?jí)使用電壓,滿足用戶需要。
