不同的電容該如何選擇導線？

　　我們就來具體介紹一下。絕緣導線是指在導線外圍均勻而密封地包裹一層不導電的材料，如：樹脂、塑料、硅橡膠、PVC等，形成絕緣層，防止導電體與外界接觸造成漏電、短路、觸電等事故發生的電線叫絕緣導線。

　　導線根據其截面面積可分為2.5、4、6、10、16、25、35、50、70、95、120、150、185平方毫米等規格，不同截面的導線所能承受的電流值是不相同的，我們可以通過以下公式，來計算出電流值，再根據表1對照選擇合適截面面積的導線。

　　I=Q/1.732U

　　I---電流 Q---電容容量 U---電壓

　　表1 不同規格絕緣BV線的載流量

　　規格（mm2）環境溫度40°C時的載流量（A）

　　2.512≤A≤20

　　420≤A≤25

　　625≤A≤32

　　1032≤A≤50

　　1650≤A≤65

　　2565≤A≤85

　　3585≤A≤115

　　50115≤A≤150

　　70150≤A≤175

　　95175≤A≤225

　　120225≤A≤250

　　150250≤A≤275

　　185275≤A≤350

　　舉個例子：

　　電容型號為：BSMJS-0.4-10-3

　　三相電容容量為：Q=10kvar

　　電壓為：U=0.4kv

　　代入公式：I=Q/1.732U=10/（1.732×0.4）=14.43

　　參照表1絕緣BV線載流量，應選擇BV-2.5mm2

　　通過以上講解，我想大家應該知道在知道電容和電壓情況下，如何來選擇BV線的規格了吧。

　　基于IGBT電容緩沖電路的設計：

　　在諧振電容選擇前，應首先確定IGBT 驅動的負載電流IGmax的最大值、外施電源V的最大值以及要求的開關管電壓上升時間Tr。因緩沖電容Cl、C2配合充放電，取值相同，其大小可以根據下式計算：

　　電容Cl、C2、L1組成的諧振在IGBT開通后工作，其諧振電流為
?

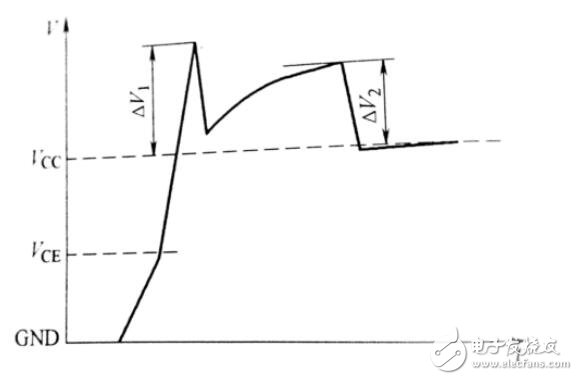

　　采用吸收電路時，功率開關器件的典型關斷電壓波形如圖1所示。從圖1中可以看出，初始浪涌電壓△V1之后，隨著吸收電容的充電，瞬態電壓再次上升。第二次上升峰值△V2是吸收電容值和母線寄生電感的函數。為確定△V2的數量級，根據能量守恒定律有

　　1/2（LPi2c）=1/2（C△V22） （3）

　　式中，Lp為母線寄生電感；iC為功率開關器件的工作電流；c為吸收電容值；厶 V2為吸收電壓峰值。

　　圖1 采用吸收電路的典型判斷電壓波形

　　若給△V2設定限值，那么便能按式（3）計算諧振電容：

　　C=LPi2c/△V22 （4
