電容屏分為哪兩種，工作原理是什么？

　　自電容和互電容兩種屏的工作原理

　　隨著iPad，iPhone的風靡全球，電容屏必將引領時尚！電容屏以他的超強靈敏度，多點觸摸功能，以及手指直接操作特點受到潮流一族的熱烈追捧。基于以上特點他的游戲體驗感受將更加真切。操作界面以及操作方法更加人性化和個性化。由于這項技術還很新，很多初入行的朋友經常會問到電容屏的種類，以及區別之類的問題。甚者有一些初涉此行的朋友只知道有電容屏，卻不知道還有手勢和多指之分；自電容和互電容之分！

　　投射電容屏觸摸檢測原理

　　投射電容屏可分為自電容屏和互電容屏兩種類型。在玻璃表面用ITO（一種透明的導電材料）制作成橫向與縱向電極陣列，這些橫向和縱向的電極分別與地構成電容，這個電容就是通常所說的自電容，也就是電極對地的電容。當手指觸摸到電容屏時，手指的電容將會疊加到屏體電容上，使屏體電容量增加。

　　在觸摸檢測時，自電容屏依次分別檢測橫向與縱向電極陣列，根據觸摸前后電容的變化，分別確定橫向坐標和縱向坐標，然后組合成平面的觸摸坐標。自電容的掃描方式，相當于把觸摸屏上的觸摸點分別投影到X軸和Y軸方向，然后分別在X軸和Y軸方向計算出坐標，最后組合成觸摸點的坐標。

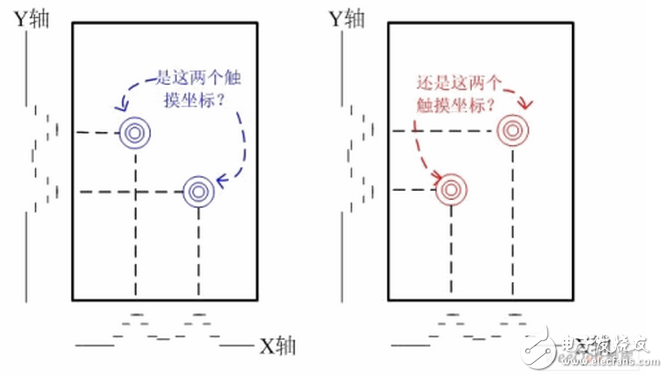

　　如果是單點觸摸，則在X軸和Y軸方向的投影都是唯一的，組合出的坐標也是唯一的；如果在觸摸屏上有兩點觸摸并且這兩點不在同一X方向或者同一Y方向，則在X和Y方向分別有兩個投影，則組合出4個坐標。顯然，只有兩個坐標是真實的，另外兩個就是俗稱的”鬼點”。因此，自電容屏無法實現真正的多點觸摸。

　　互電容屏也是在玻璃表面用ITO制作橫向電極與縱向電極，它與自電容屏的區別在于，兩組電極交叉的地方將會形成電容，也即這兩組電極分別構成了電容的兩極。當手指觸摸到電容屏時，影響了觸摸點附近兩個電極之間的耦合，從而改變了這兩個電極之間的電容量。檢測互電容大小時，橫向的電極依次發出激勵信號，縱向的所有電極同時接收信號，這樣可以得到所有橫向和縱向電極交匯點的電容值大小，即整個觸摸屏的二維平面的電容大小。根據觸摸屏二維電容變化量數據，可以計算出每一個觸摸點的坐標。因此，屏上即使有多個觸摸點，也能計算出每個觸摸點的真實坐標。

　　兩種多點觸摸技術

　　多點觸摸顧名思義就是識別到兩個或以上手指的觸摸。多點觸摸技術目前有兩種：Multi-Touch Gesture和Multi-Touch All-Point。通俗地講，就是多點觸摸識別手勢方向和多點觸摸識別手指位置。 識別手勢方向　　我們現在看到最多的是Multi-Touch Gesture，即兩個手指觸摸時，可以識別到這兩個手指的運動方向，但還不能判斷出具體位置，可以進行縮放、平移、旋轉等操作。這種多點觸摸的實現方式比較簡單，軸坐標方式即可實現。把ITO分為X、Y軸，可以感應到兩個觸摸操作，但是感應到觸摸和探測到觸摸的具體位置是兩個概念。XY軸方式的觸摸屏可以探測到第2個觸摸，但是無法了解第二個觸摸的確切位置。單一觸摸在每個軸上產生一個單一的最大值，從而斷定觸摸的位置，如果有第二個手指觸摸屏面，在每個軸上就會有兩個最大值。這兩個最大值可以由兩組不同的觸摸來產生，于是系統就無法準確判斷了。有的系統引入時序來進行判斷，假設兩個手指不是同時放上去的，但是，總有同時觸碰的情況，這時，系統就無法猜測了。我們可以把并不是真正觸摸的點叫做“鬼點”，如下圖所示。

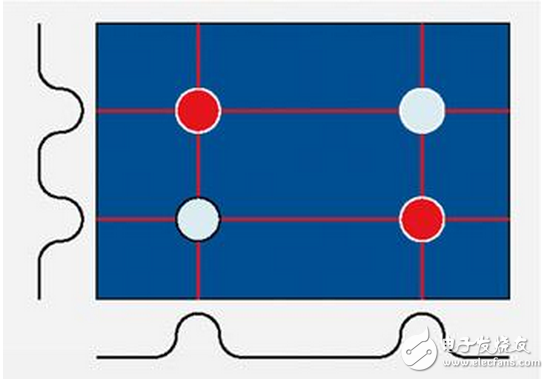

　　圖示：鬼點（無法分辨紅點還是藍點為真正的觸摸）

　　識別手指位置

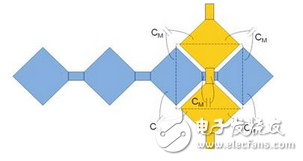

　　Multi-Touch All-Point是近期比較流行的話題。其可以識別到觸摸點的具體位置，即沒有“鬼點”的現象。多點觸摸識別位置可以應用于任何觸摸手勢的檢測，可以檢測到雙手十個手指的同時觸摸，也允許其他非手指觸摸形式，比如手掌、臉、拳頭等，甚至戴手套也可以，它是最人性化的人機接口方式，很適合多手同時操作的應用，比如游戲控制。Multi-Touch All-Point的掃描方式是每行和每列交叉點都需單獨掃描檢測，掃描次數是行數和列數的乘積。例如，一個10根行線、15根列線所構成的觸摸屏，使用Multi-Touch Gesture的軸坐標方式，需要掃描的次數為25次，而多點觸摸識別位置方式則需要150次。　　Multi-Touch All-Point基于互電容的檢測方式，而不是自電容，自電容檢測的是每個感應單元的電容（也就是寄生電容Cp）的變化，有手指存在時寄生電容會增加，從而判斷有觸摸存在，而互電容是檢測行列交叉處的互電容（也就是耦合電容Cm）的變化，如圖2所示，當行列交叉通過時，行列之間會產生互電容（包括：行列感應單元之間的邊緣電容，行列交叉重疊處產生的耦合電容），有手指存在時互電容會減小，就可以判斷觸摸存在，并且準確判斷每一個觸摸點位置。

　　什么是電容的容抗？要如何計算？

　　電容對交流電的阻礙作用叫做容抗。

　　電容量大，交流電容易通過電容，說明電容量大，電容的阻礙作用小;交流電的頻率高，交流電也容易通過電容，說明頻率高，電容的阻礙作用也小。

　　實驗證明，容抗和電容成反比，和頻率也成反比。

　　如果容抗用XC表示，電容用C（F）表示，頻率用f（Hz）表示，那么Xc=1/2πfc 容抗的單位是歐。知道了交流電的頻率f和電容C，就可以用上式把容抗計算出來。

　　線圈的電感對交流電有阻礙作用，這個阻礙叫做感抗。電感量大，交流電難以通過線圈，說明電感量大，電感的阻礙作用大;交流電的頻率高，交流電也難以通過線圈，說明頻率高，電感的阻礙作用也大。

　　實驗證明，感抗和電感成正比，和頻率也成正比。

　　如果感抗用XL表示，電感用L（H）表示，頻率用f（Hz）表示，那么XL=2πfL感抗的單位是歐。知道了交流電的頻率f和線圈的電感L，就可以用上式把感抗計算出來。
