半導體二節管及其應用詳細介紹

2009年11月09日 16:10 www.qldv.cn 作者:佚名 用戶評論(0
關鍵字:
半導體二節管及其應用詳細介紹

2.3.1 半導體二極管的結構類型

  在PN結上加上引線和封裝,就成為一個二極管。二極管按結構分有點接觸型、面接觸型和平面型三大類。它們的結構示意圖如下圖所示。

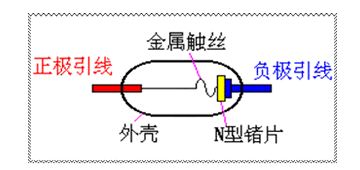

(1) 點接觸型二極管—PN結面積小,結電容小,用于檢波和變頻等高頻電路。

點接觸二極管的結構示意圖

(2) 面接觸型二極管—PN結面積大,用于工頻大電流整流電路。

面接觸型

(3) 平面型二極管—往往用于集成電路制造工藝中。PN 結面積可大可小,用于高頻整流和開關電路中。


平面型

2.3.2 半導體二極管的伏安特性曲線

  半導體二極管的伏安特性曲線如圖01.12所示。處于第一象限的是正向伏安特性曲線,處于第三象限的是反向伏安特性曲線。根據理論推導,二極管的伏安特性曲線可用下式表示


式中IS 為反向飽和電流,V 為二極管兩端的電壓降,VT =kT/q 稱為溫度的電壓當量,k為玻耳茲曼常數,q 為電子電荷量,T 為熱力學溫度。對于室溫(相當T=300 K),則有VT=26 mV。


二極管的伏安特性曲線

?

(1) 正向特性

  當V>0即處于正向特性區域。正向區又分為兩段:

  當0<V<Vth時,正向電流為零,Vth稱為死區電壓或開啟電壓。

  當V>Vth時,開始出現正向電流,并按指數規律增長。

  硅二極管的死區電壓Vth=0.5 V左右,

  鍺二極管的死區電壓Vth=0.1 V左右。

(2) 反向特性

  當V<0時,即處于反向特性區域。反向區也分兩個區域:

  當VBR<V<0時,反向電流很小,且基本不隨反向電壓的變化而變化,此時的反向電流也稱反向飽和電流IS 。

  當V≥VBR時,反向電流急劇增加,VBR稱為反向擊穿電壓 。


反向特性

  在反向區,硅二極管和鍺二極管的特性有所不同。硅二極管的反向擊穿特性比較硬、比較陡,反向飽和電流也很小;鍺二極管的反向擊穿特性比較軟,過渡比較圓滑,反向飽和電流較大。

  從擊穿的機理上看,硅二極管若|VBR|≥7V時,主要是雪崩擊穿;若|VBR|≤4V時, 則主要是齊納擊穿。當在4V~7V之間兩種擊穿都有,有可能獲得零溫度系數點。


.3.1 半導體二極管的結構類型

  在PN結上加上引線和封裝,就成為一個二極管。二極管按結構分有點接觸型、面接觸型和平面型三大類。它們的結構示意圖如下圖所示。

(1) 點接觸型二極管—PN結面積小,結電容小,用于檢波和變頻等高頻電路。

點接觸二極管的結構示意圖

(2) 面接觸型二極管—PN結面積大,用于工頻大電流整流電路。

面接觸型

(3) 平面型二極管—往往用于集成電路制造工藝中。PN 結面積可大可小,用于高頻整流和開關電路中。


平面型

2.3.2 半導體二極管的伏安特性曲線

  半導體二極管的伏安特性曲線如圖01.12所示。處于第一象限的是正向伏安特性曲線,處于第三象限的是反向伏安特性曲線。根據理論推導,二極管的伏安特性曲線可用下式表示


式中IS 為反向飽和電流,V 為二極管兩端的電壓降,VT =kT/q 稱為溫度的電壓當量,k為玻耳茲曼常數,q 為電子電荷量,T 為熱力學溫度。對于室溫(相當T=300 K),則有VT=26 mV。


二極管的伏安特性曲線

?

(1) 正向特性

  當V>0即處于正向特性區域。正向區又分為兩段:

  當0<V<Vth時,正向電流為零,Vth稱為死區電壓或開啟電壓。

  當V>Vth時,開始出現正向電流,并按指數規律增長。

  硅二極管的死區電壓Vth=0.5 V左右,

  鍺二極管的死區電壓Vth=0.1 V左右。

(2) 反向特性

  當V<0時,即處于反向特性區域。反向區也分兩個區域:

  當VBR<V<0時,反向電流很小,且基本不隨反向電壓的變化而變化,此時的反向電流也稱反向飽和電流IS 。

  當V≥VBR時,反向電流急劇增加,VBR稱為反向擊穿電壓 。


反向特性

  在反向區,硅二極管和鍺二極管的特性有所不同。硅二極管的反向擊穿特性比較硬、比較陡,反向飽和電流也很小;鍺二極管的反向擊穿特性比較軟,過渡比較圓滑,反向飽和電流較大。

  從擊穿的機理上看,硅二極管若|VBR|≥7V時,主要是雪崩擊穿;若|VBR|≤4V時, 則主要是齊納擊穿。當在4V~7V之間兩種擊穿都有,有可能獲得零溫度系數點。


?
