貼片鋁電解電容的正負極區分和測量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

　　當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在 1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正（電阻擋時的黑表筆），負端接電源負（電阻擋時的紅表筆）時， 電解電容的漏電流才小（漏電阻大）。反之，則電解電容的漏電流增加（漏電阻減小）。這樣，我們先假定某極為“+”極，萬用表選用R*100或R*1K擋， 然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度（表針靠左阻值大），對于數字萬用表來說可以直接讀出讀 數。然后將電容放電（兩根引線碰一下），然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左（或阻值大）的那次，黑表筆接的就是電解電 容的正極。

　　另：

　　貼片1n4148正負極的判斷

　　一種是常見的鉭電容，為長方體形狀，有“-”標記的一端為正；

　　另外還有一種銀色的表貼電容，想來應該是鋁電解。 上面為圓形，下面為方形，在光驅電路板上很常見。 這種電容則是有“-”標記的一端為負。

　　發光二極管：顏色有紅、黃、綠、藍之分，亮度分普亮、高亮、超亮三個等級，常用的封裝形式有三類：0805、1206、1210

　　二極管：根據所承受電流的的限度，封裝形式大致分為兩類，小電流型（如1N4148）封裝為1206，大電流型（如IN4007）暫沒有具體封裝形式，只能給出具體尺寸：5.5 X 3 X 0.5

　　電容：可分為無極性和有極性兩類：

　　無極性電容下述兩類封裝最為常見，即0805、0603;

　　有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元 件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：

　　類型 封裝形式 耐壓

　　A 3216 10V

　　B 3528 16V

　　C 6032 25V

　　D 7343 35V

　　貼片鉭電容的封裝是分為A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。有斜角的是表示正極，（小三角的表示正極？不知道！）

　　撥碼開關、晶振：等在市場都可以找到不同規格的貼片封裝，其性能價格會根據他們的引腳鍍層、標稱頻率以及段位相關聯。

　　可以從腳來判斷，長的是正極，短的是負極。 電容身上，有半邊顏色涂料的是負極

　　固態電解或液態電容的說法指的則是其陰極的用料。使用電解液做陰極的好處是電容量可以做到很大。但是電解液在高溫環境下容易揮發、滲漏，對壽命和穩定性影 響很大。而固態電容采用功能性導電性高分子作為介電材料，在長期未使用的情形下通電不致于發生爆漿現象。 且在低溫時亦不會因電解質離子移動緩慢而達不到應有特性及功能，相比液態電解質，固態電容具備環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等優越特性。

　　印制板中通過PCB板上絲印來判別二極管方向的方法總結 如下： 通常情況下：

　　1.有缺口的一端為負極；

　　2.有橫杠的一端為負極；

　　3.有白色雙杠的一端為負極；

　　4.三角形箭頭方向的一端為負極；

　　5.插件二極管絲印小圓一端是負極，大圓是正極。 在立式焊接的情況下原件本體在正極圈里

　　6.插件發光二極管方孔為第一腳為正極；

　　二極管是用半導體晶體材料制成的，所以，又稱晶體二極管。它是具有一個PN結的非線性元件。半導體二極管的兩個電極之間的正向電阻和反向電阻相差很大，所以，它具有單向導電性。

　　半導體二極管種類、型號很多。按封裝形式可分為玻璃管封裝型，塑料封裝型、厚膜封裝型；

　1n4148貼片封裝尺寸

　　由于1N4148二極管的用途特別廣泛，為了適應不同電子設備生產制造企業不同需要，元器件生產企業提供了豐富的封裝，如LL-34、SOD-123、SOD-323、SOD-523、0603、1206、SOT-23等，下面將就各封裝的外形規格尺寸、焊盤尺寸等基本信息加以介紹。

　　1、1N4148玻封二極管：

　　（1）封裝名稱：LL-34 MINIMELF DO-213AA

　　（2）形狀圖片：

　　（3）外部規格尺寸：

　　DIMLL-34

　　MINMAX

　　A3.3023.505

　　B1.3971.499

　　C0.350.5

　　2、塑封二極管

　　（1）SOD-123封裝

　　a、封裝名稱：SOD-123

　　b、形狀圖片：

　　c、外形尺寸（單位：mm）：

　　c、焊盤尺寸（單位：mm）：

　　中心距——3.24

　　腳寬——0.55

　　焊盤寬——1

　　腳長——0.50

　　焊盤長——0.80

　　技術要求：塑封體尺寸2.70*1.60mm；未注公差為±0.05mm；

　　2）SOD-323封裝

　　a、封裝名稱：SOD-323

　　b、形狀圖片：

　　c、外形尺寸：

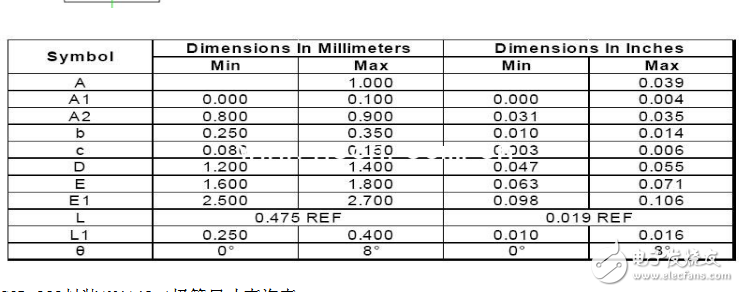

　　SOD-323封裝1N4148二極管尺寸查詢表

　　說明：

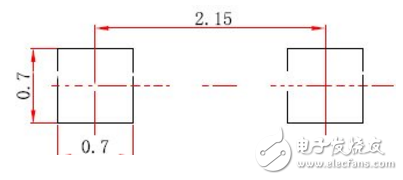

　　中心距——2.15

　　腳寬——0.30

　　焊盤寬——1

　　腳長——0.43

　　焊盤長——0.70

　　技術要求：塑封體尺寸1.70*1.30mm；未注公差為±0.05mm；

　　（3）SOD-523封裝

　　a、封裝名稱：SOD-523

　　b、形狀圖片：

　　c、外形尺寸：

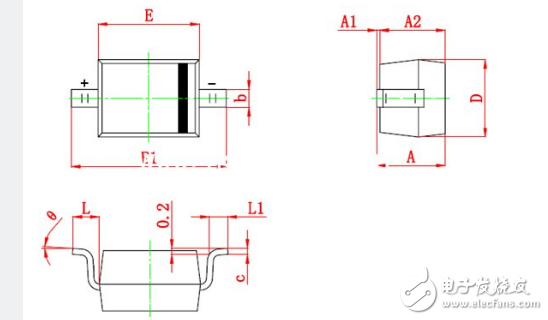

　　SOD-523封裝外部尺寸示意圖

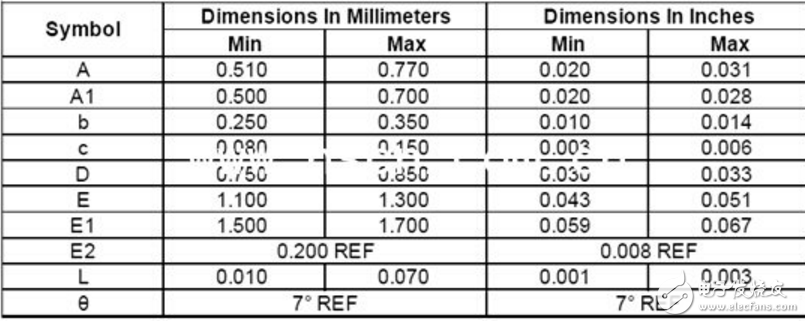

　　SOD-523封裝外部尺寸查詢表

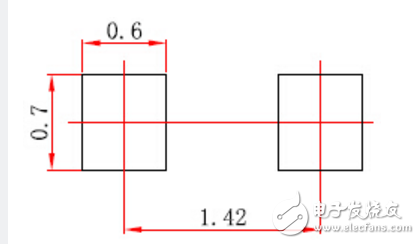

　　SOD-523封裝焊盤尺寸圖

　　說明：

　　中心距——1.42

　　腳寬——0.20

　　焊盤寬——0.60

　　腳長——0.30

　　焊盤長——0.70

　　技術要求：塑封體尺寸1.20*0.80mm；未注公差為±0.05mm；
