esd保護二極管原理

2017年11月08日 14:15 網絡整理 作者: 用戶評論(0

  不知道大家對ESD知識了解有多少?小編整理的ESD概要如下:

  ESD放電二級管是一種過壓、防靜電保護元件,是為高速數據傳輸應用的I/O端口保護設計的器件。ESD保護器件是用來避免電子設備中的敏感電路受到ESD(靜電放電)的影響。

  ESD是本世紀中期以來形成的以研究靜電的產生與衰減、靜電放電模型、靜電放電效應如電流熱(火花)效應(如靜電引起的著火與爆炸)和電磁效應(如電磁干擾)等的學科。近年來隨著科學技術的飛速發展、微電子技術的廣泛應用及電磁環境越來越復雜,對靜電放電的電磁場效應如電磁干擾(EMI)及電磁兼容性(EMC)問題越來越重視。

 esd保護二極管原理

  ESD靜電保護有兩種元件,一種是硅基材料的,一種是高分子材料的! 工作原理是不一樣的! 硅基材料的原理和TVS管都是差不多的! 先鉗位高電壓,然后放電泄地!

  ESD靜電二極管、ESD靜電保護器、ESD保護二極管等保護器件最關鍵的參考系數有以下三點:

  1.快速響應時間

  2.低箝位電壓

  3.高電流浪涌承受能力

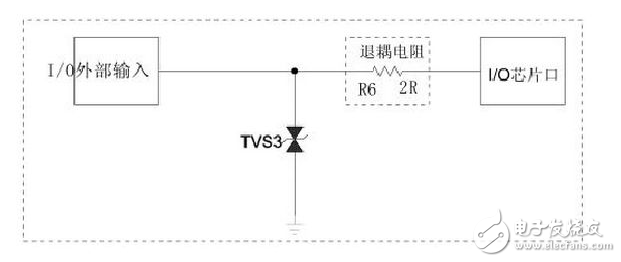

  ESD二極管原理:將ESD靜電保護二極管并聯于電路中,當電路正常工作時,它處于截止狀態(高阻態),不影響線路正常工作,當電路出現異常過壓并達到其擊穿電壓時,它迅速由高阻態變為低阻態,給瞬間電流提供低阻抗導通路徑,同時把異常高壓箝制在一個安全水平之內,從而保護被保護IC或線路;當異常過壓消失,其恢復至高阻態,電路正常工作。

  當電壓超過二極管的導通電壓的時候,就導通接地放掉,正常信號一般達不到導通電壓,不會達到該電壓,所以不會通過地損耗,而ESD電壓一般超過導通電壓,會使二極管導通,ESD電壓通過接地放掉,不打壞儀器內部。
