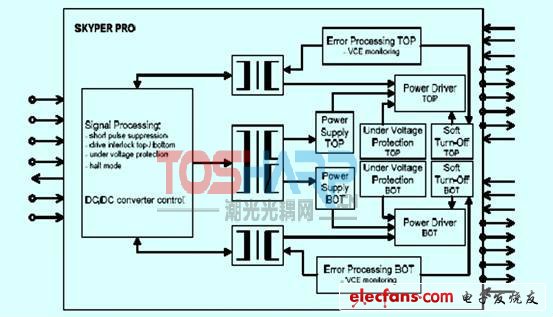

圖5　skyperpro原理框圖

圖6　2ed300c17-s原理框圖

3　大功率igbt驅動保護電路的功能
　　根據不同的應用需要，大功率igbt驅動保護電路可以由多個功能組成一個相對完整的獨立子系統。該系統的主要任務是完成“接口”工作:
3.1　隔離功能
　　由于產生波形邏輯的控制電路與功率主回路之間存在電平差異，而且功率主回路存在非常高的電磁干擾，這就需要進行信號傳遞的隔離及電源供給的隔離。信號隔離有兩種方式:光耦隔離方式及脈沖變壓器隔離方式。
　　光耦隔離方式的優點是轉換電路簡單，易于應用。由于上升延時及下降延時在500ns左右的量級，所以適用在頻率較低的領域。如果需要故障回傳到主控系統，則需要另外一路光耦。為了方便使用，也有將這兩個光耦集成在一個封裝之內的產品，如hcpl-316j等等。目前市場上光耦隔離方式的最大工作隔離電壓viorm在3500v左右。
　　脈沖變壓器隔離方式的轉換電路相對復雜，一般需要使用專用集成電路，但是由于其運行速度高，適用在頻率較高的領域，而且故障回傳不需要其它繞組，隔離通道相對簡單。只要空間位置允許，變壓器隔離可以因?yàn)槔@制工藝的改進做到非常高。此外一些對動態的隔離有要求的應用場合，要求隔離電路的dv/dt耐量非常高，而使用脈沖變壓器隔離則可以達到75kv/μs以上的水平。
電源供給隔離一般采用不共地的dc/dc變換器，其變壓器隔離耐壓一般是母線電壓的3倍以上，變換器的二次側必須能夠提供正負電源。
3.2　死區隔離功能
　　驅動死區隔離的設置(見圖7陰影部分)對于半橋、全橋主回路來說是非常重要的。它一般是使用r、c電路來實現的。r、c電路的優點是簡單，抗干擾能力強，缺點是容易受溫度影響，成本較高，需要占據寶貴的pcb板件的面積，死區時間的調整間隔偏大。
　　針對上述r、c電路的缺點，很多具有開發能力的用戶愿意使用“數字”的方式來獲得死區。其最大的優點是溫度穩定性好，由于調整步距僅僅與時鐘信號頻率有關，可以做到很精細，利于優化算法及主回路系統。

圖7　上橋臂a與下橋臂b的死區示意

3.3　驅動功率的緩沖功能
　　對于輸出額定電流在100a以上的igbt來說，雖然屬于具有高阻輸入的場控器件，但是由于寄生電容的存在以及彌勒效應，在短時內（微秒或亞微秒）需要向igbt的輸入端輸入或抽出較大的電流，從幾百毫安到十幾個安培不等，視igbt及主回路的參數來確定。因此在功率容量上普通的邏輯電路及邏輯緩沖電路均無法勝任，需要專門設計的功率緩沖電路來解決。這一類功率緩沖電路基本都是采用圖騰柱輸出級。很多產品選用雙極型器件如m57962l等，也有選用單極型器件的如2sd315ai等，更有采用混合型器件，其上管選用雙極型器件，下管選用單極型器件如hcipl-316j等等。為了滿足瞬間能夠源出、吸入十幾個安培，去耦電容的選擇及布局顯得極為重要。一般選用具有良好高頻特性的獨石電容，在pcb布局時要求盡量緊靠圖騰柱。
　　功率緩沖級的電源供給的容量也是非常重要的，視igbt的門極電荷以或門極電容參數以及主回路工作頻率來確定。功率緩沖級電路如圖8所示，它的隔離耐壓水平與信號傳遞電路的耐壓水平要求等同。

圖8　功率緩沖級電路
