TLP521 是可控制的光電耦合器件，光電耦合器廣泛作用在電腦終端機，可控硅系統設備，測量儀器，影印機，自動售票，家用電器，如風扇，加熱器等電路之間的信號傳輸，使之前端與負載完全隔離，目的在于增加安全性，減小電路干擾，減化電路設計。
??? 集電極-發射極電壓： 55Ｖ（最小值）
??? 經常轉移的比例： 50 ％（最小）
??? 隔離電壓： 2500 Vrms （最小）
圖1 TLP521? 光藕內部結構圖及引腳圖
Recommended Operating Conditions建議操作條件：
| Characteristic 參數 | Symbol 符號 |
Min 最小 |
Typ 典型 |
Max 最大 |
Unit 單位 |
| Supply voltage 電源電壓 | VCC | _ | 5 | 24 | V |
| Forward current 正向電流 | IF | _ | 16 | 25 | mA |
| Collector current 集電極電流 | IC | _ | 1 | 10 | mA |
| Operating temperature 操作溫度 | Topr | -25 | _ | 85 | ℃ |

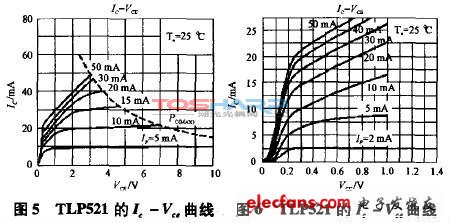

TLP521的Ic-Vce曲線：
TLP521相關參數：
