例7

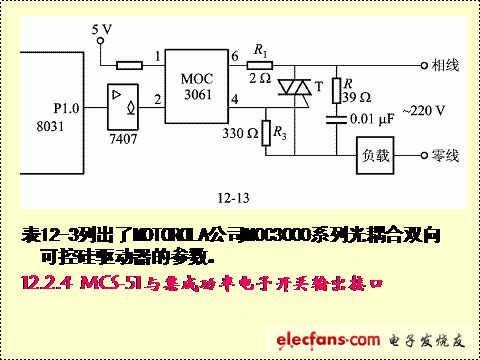

圖5.73 MOC3041 接口電路

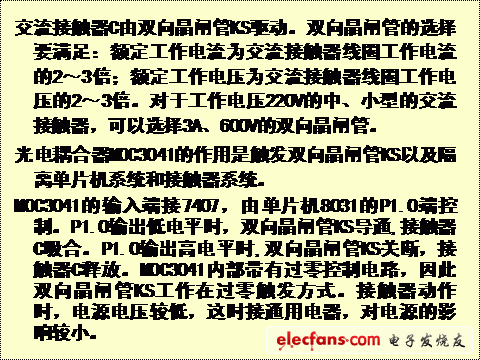

?? MOC3041 是常用雙向晶閘管輸出的光電耦合器(固態繼電器)，帶過零觸發電路，輸入端的控制電流為15mA，輸出端的額定電壓為400V，輸入輸出端隔離電壓為7500V。

MOC3041 的第5 腳是器件的襯底引出端，使用時不需要接線。國產的S204Z 也是一種零型固態繼電器(220V，4A)。

910

+5V ????????????????????????????????????????????負載

?

PLO ????????????????????????????????????????????????????AC220V

?

7407

??????????????? ?過零電路

?

?

例8

傳統的調光方法都采用移相觸發晶閘管，控制晶閘管的導通角來控制輸出功率，不僅同步檢測電路復雜，而且在晶閘管導通瞬間會產生高次諧波干擾，造成電網電壓波形畸變，影響其他用電設備和通訊系統的正常工作，本系統中采用過零觸發晶閘管導通與關斷的時間比值來調節燈具的功率，由于過零觸發不改變電壓的波形而只改變電壓全波通過的次數，不會對電網造成污染，因此，本系統采用過零觸發方式。
??? MOC3041內部含有過零檢測電路，當輸入引腳1輸入15mA的電流，輸出端6引腳、4引腳之間的電壓稍過零時，內部雙向晶閘管導通，觸發外部晶閘管導通，當MOC3041輸入引腳輸入電流為0時，內部雙向晶閘管關斷，從而外部晶閘管也關斷，其調光控制電路如圖3所示。

?

例9

調光控制電路設計

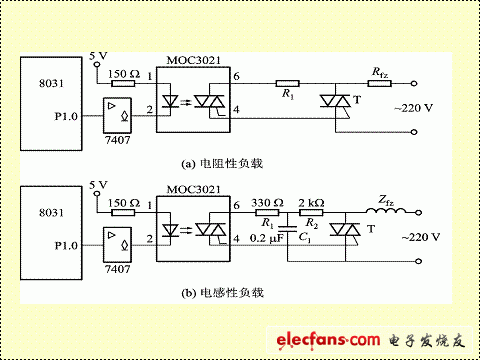

采用單片機I/O口灌電流的方法控制晶閘管實現開關和調光控制。用內部帶有過零檢測電路的光電耦合器MOC3041作為晶閘管的驅動器，同時能實現強、弱電的隔離。

傳統的調光方法都采用移相觸發晶閘管，控制晶閘管的導通角來控制輸出功率，不僅同步檢測電路復雜，而且在晶閘管導通瞬間會產生高次諧波干擾，造成電網電壓波形畸變，影響其他用電設備和通訊系統的正常工作，本系統中采用過零觸發晶閘管導通與關斷的時間比值來調節燈具的功率，由于過零觸發不改變電壓的波形而只改變電壓全波通過的次數，不會對電網造成污染，因此，本系統采用過零觸發方式。

MOC3041內部含有過零檢測電路，當輸入引腳1輸入15mA的電流，輸出端6引腳、4引腳之間的電壓稍過零時，內部雙向晶閘管導通，觸發外部晶閘管導通，當MOC3041輸入引腳輸入電流為0時，內部雙向晶閘管關斷，從而外部晶閘管也關斷，其調光控制電路如圖3所示。<

??

?

?

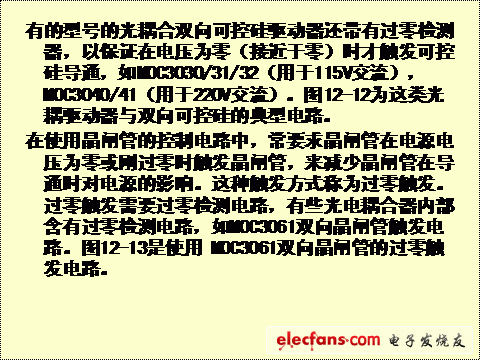

光藕合雙向可控硅驅動器

?
