故障樹分析技術概述

故障樹分析技術(FTA-Fault Tree Analysis)

故障樹分析技術是用來確定潛在故障的方法，它是一種自上而下的圖形演繹方，其分析的起點是一個普通的部件失效，然后羅列出可能導致失效的錯誤原因，每個錯誤節點可能由另外的導致錯誤的子節點。故障樹分析在預制早期開發階段進行的，開始于系統框圖階段甚至少于元器件的選擇，最初的分析可以分析道特定的模塊電路功能電路，隨著設計的進行，分析逐漸的進入到元器件級。

注意：我們可以從模塊故障分析到各個子電路功能錯誤的階段，也可以分析到每個元器件級別。這里我們需要限定范圍和失效標準。

實際操作：

我們針對一個電路系統，首先要做的是選定頂事件，這個頂事件是整個電路的一項故障，選擇某一影響最大的系統故障，然后根據系統框圖分解成系統框圖中的錯誤（這里也可以把它分解成電路圖上的各個部分的錯誤），將造成系統故障的原因逐級分解為中間事件（用圖形的形式來表示），在電路圖上分解成每個元器件的失效，分析到最底層之后（底事件-不能或不需要分解的，這里一般為每個元器件），通過上面的分解后，就構成了一張樹狀的邏輯圖。這里需要說明的是，一般我們的都是把圖分解成若干張圖，通過鏈接后構成完整的故障樹圖形。
?

我們可以把這種圖形分成兩類，定性分析和定量分析，前者主要挖掘有多少的問題，后者則細致的考慮每種問題發生的概率。
定性分析
目的是為了弄清系統（或設備）出現某種故障（即頂事件）的可能性有多少，分析哪些因素會引發系統的某種故障。
定量分析
目的是得到在底事件互相獨立和已知其發生概率的條件下，頂事件發生概率和底事件重要度等定量指標。
?

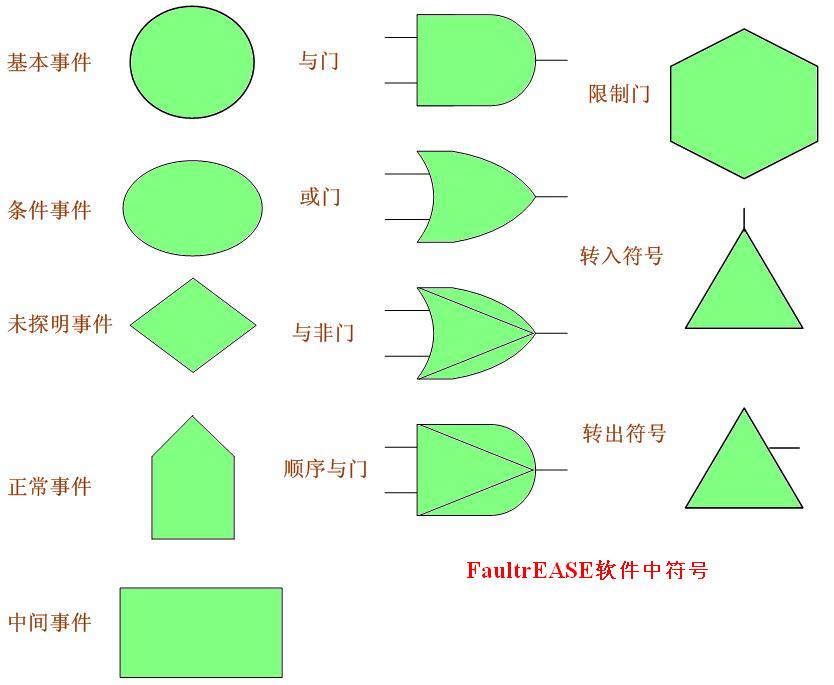

事件構成：

?1.圓形符號-基本事件（基本原因事件）
?它可以是人的差錯，也可以是機械、元件的故障，或環境不良因素等。它表示最基本的、不能繼續再往下分析的事件。
?2.矩形符號-中間事件（頂上事件）
也就是需要往下分析的事件，將事件扼要記入矩形方框內。
3.橢圓形符號-條件事件
描述邏輯門起作用的具體限制的特殊事件。
4.屋形符號-正常事件
是系統正常狀態下發生的正常事件。
5.菱形符號-未探明事件
主要用于表示不必進一步剖析的事件和由于信息不足（該事件可能發生，但是概率較小），不能進一步分析的事件，在故障樹定性、定量分析中一般可以忽略不 計。


與門
表示僅當所有輸入事件都發生時，輸出事件才發生的邏輯關系。
或門
表示至少有一個輸入事件發生，輸出事件就發生的邏輯關系。
與非門
表示幾個事件當中，僅當一個輸入事件發生時，輸出事件才發生的邏輯關系，其符號如圖2e）所示。
順序與門
表示輸入事件既要都發生，又要按一定的順序發生，輸出事件才會發生的邏輯關系。
限制門
表示當輸入事件B發生，且滿足條件X時，輸出事件才會發生，否則，輸出事件不發生。限制門僅有一個輸入事件。
轉入符號
表示轉入上面以對應的字母或數字標注的子故障樹部分符號。
轉出符號
表示該部分故障樹由此轉出。
