???????? MAX197是Maxim公司推出的8通道、12位的高速A/D轉換芯片。芯片采用單一電源＋5V供電，單次轉換時間僅為6μs，采樣速率可達100kSa/s。

??????? MAX197的內部核心部分是一個采用逐次逼近方式的DAC，前端包括一個用來切換模擬輸入通道的多路復用器以及輸入信號調理和過壓保護電路。其內部還建有一個2.5V的能隙基準電壓源，管腳如圖1所示。

??????? MAX197既可以使用內部參考電壓源，也可以使用外部參考電壓源。當使用內部參考源時，芯片內部的2.5V基準源經放大后向REF提供4.096V參考電平。這時應在REF與AGND之間接入一個4.7μF電容，在REFADJ與AGND之間接入一個0.01μF電容。當使用外部參考源時，接至REF的外部參考源必須能夠提供400μA的直流工作電流，且輸出電阻小于10Ω。如果參考源噪聲較大，應在REF端與模擬信號地之間接一個4.7μF電容。模擬量輸入通道擁有±16.5V的過電壓保護，即使在關斷狀態下，保護也有效。

????? 通過將控制寄存器的ACQMOD位置0可選擇內部采集控制模式。在內部采集控制模式下，寫信號脈沖將開始一個由內部定時控制長度的采集間隔。在6個時鐘周期長度的采集間隔結束時，將啟動下一個轉換。

????? 在內部采集控制模式下，MAX197的模擬信號輸入電路擁有5MHz的信號帶寬，當使用內部采集控制模式并使用外接2MHz時鐘時，可達到100kSa/s的通過速率。

?????? 通過將控制寄存器的ACQMOD位置1可選擇外部采集控制模式。采用外部采集控制模式是為了精確控制采樣孔徑或獨立控制采集和轉換時間。由用戶分別通過兩個寫信號脈沖控制采集間隔和開始轉換時間，第一個寫信號脈沖時將控制寄存器的ACQMOD位置1，開始一個采集間隔。第二個寫信號脈沖時將控制寄存器的ACQMOD位置0，結束采集間隔并開始轉換。然而，如果在第二個寫信號脈沖時將控制寄存器的ACQMOD位置1，則將開始又一個采集間隔。

????? 在第一個寫信號脈沖和第二個寫信號脈沖時，控制寄存器中的模擬通道選擇位必須置相同的值。電源關斷模式控制位可以置不同的值。

?????? 選用AT89C51單片機作為主處理器。通過P0.0～P0.7與MAX197的D0～D7相連，既用于輸入MAX197的初始化控制字，也用于讀取轉換結果數據。用AT89C51單片機的P2.7作片選信號，則MAX197的高位地址為7FH。選擇MAX197為軟件設置低功耗工作方式，所以置SHDN腳為高電平。本文采用外部基準電壓，所以REFDJ接高電平，而REF則接外部輸入參考電壓。AT89C51單片機的P1.1腳用做判讀高、低位數據的選擇線，直接與HBEN腳相連。MAX197的INT腳可與AT89C51的INT0相連,以便實現中斷，讀取轉換結果。

?????? 在電路中，AGND和DGND應相互獨立，各種電源與模擬地之間都用0.1μF電容來消除電源的紋波。

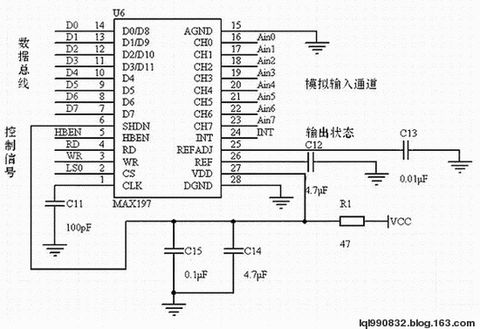

????? MAX197的硬件電路設計如圖2所示。

?

?
